Из чего состоит велосипед. Устройство велосипеда

Как называются основные части современного велосипеда по-русски и по-английски

Конструкция велосипеда кажется простой: рама, руль, седло и два колеса, педали и цепь — ничего сложного. Но это только на первый взгляд. Мы собрали в единый список детали и элементы, которые можно встретить в большинстве современных моделей, и перечень получился довольно большой.

Запчасти на А-Г

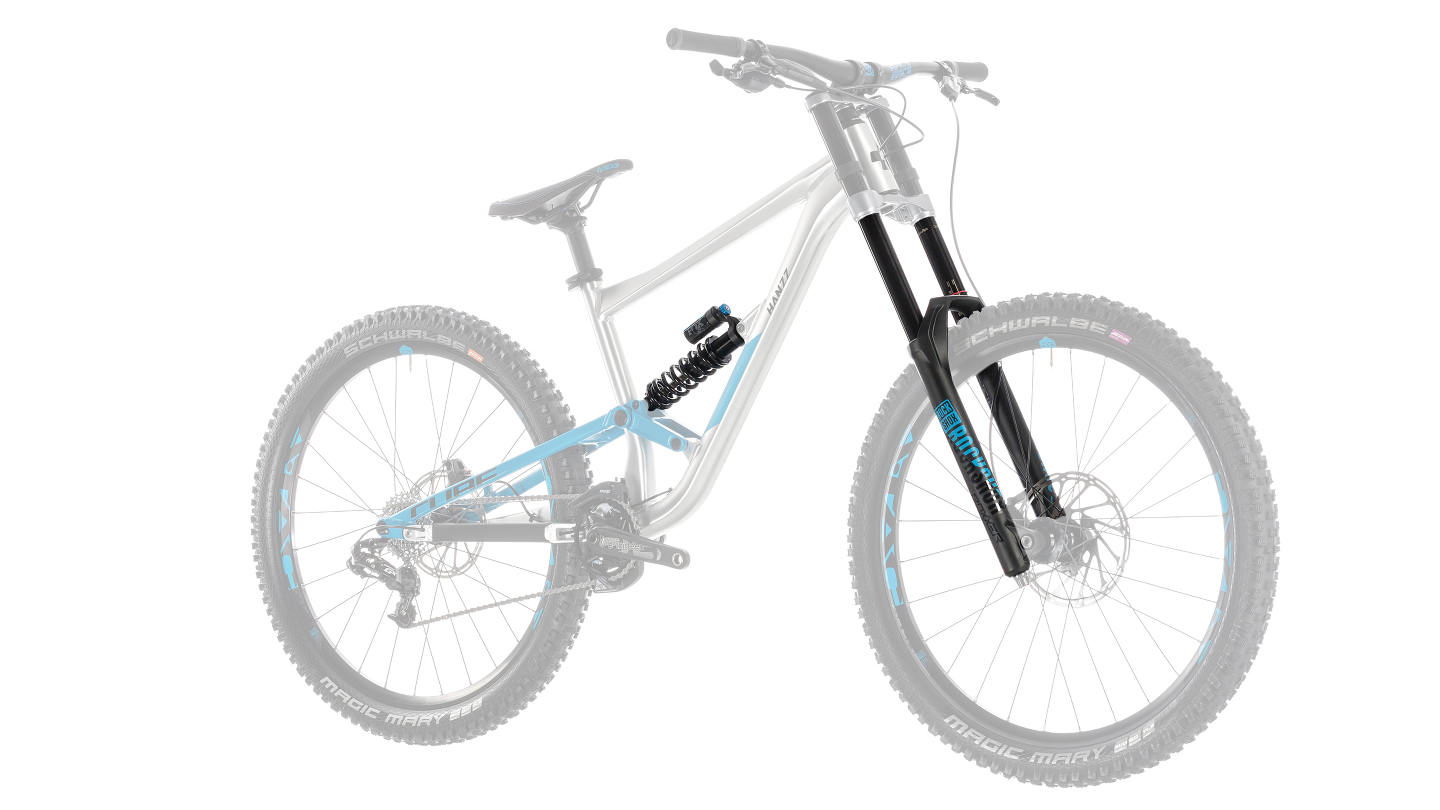

Амортизатор
Shock Absorber

Mеханическое или гидравлическое устройство, в конструкции велосипеда предназначенное для смягчения ударов колес о грунт. Может находиться в передней вилке и/или в задней части рамы под сиденьем.

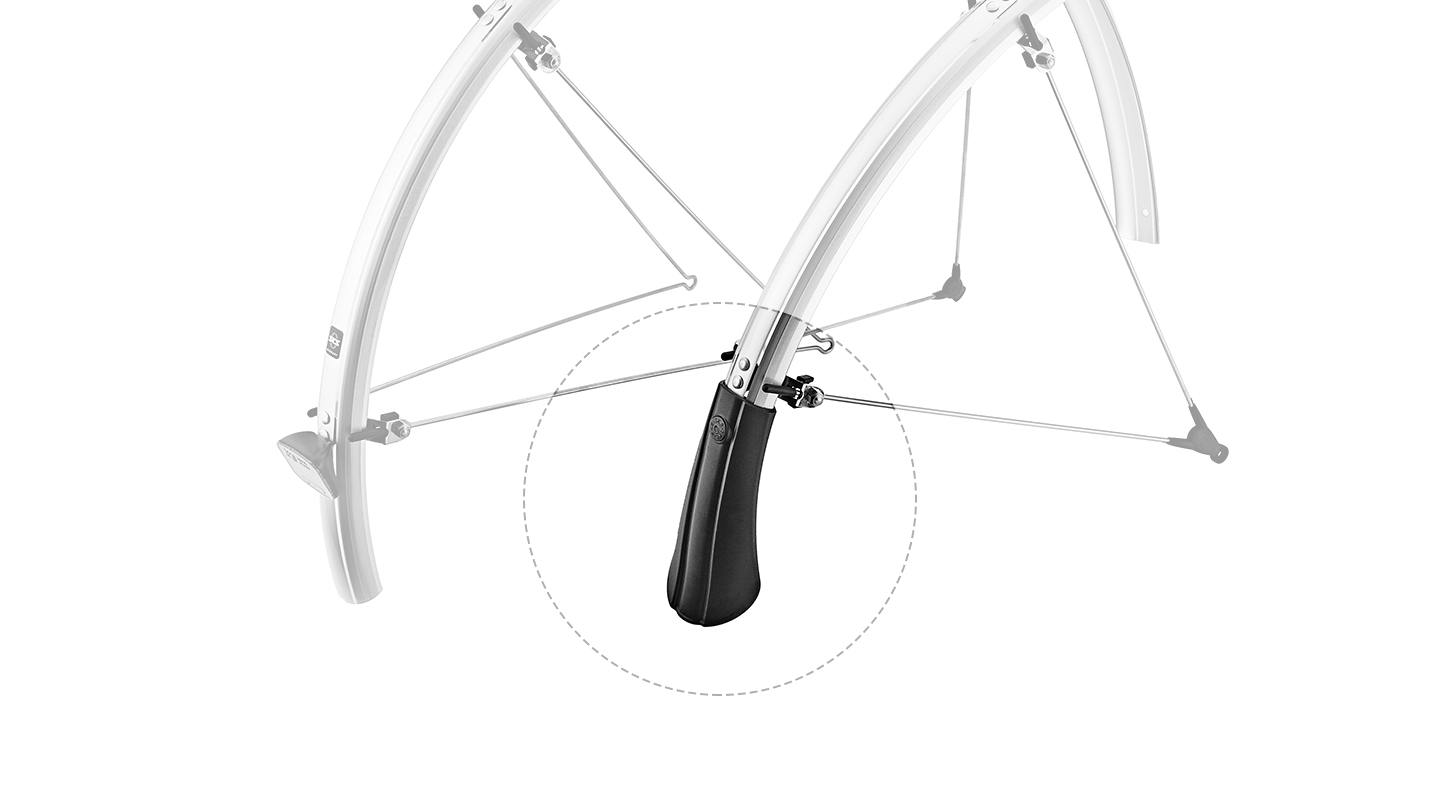

Брызговик
Mudguard Flap, Mud Flap

Деталь из гибкого материала (кожи, резины, пластика), расположенная на конце щитка для дополнительной защиты велосипедиста от летящих из-под колеса брызг воды или грязи.

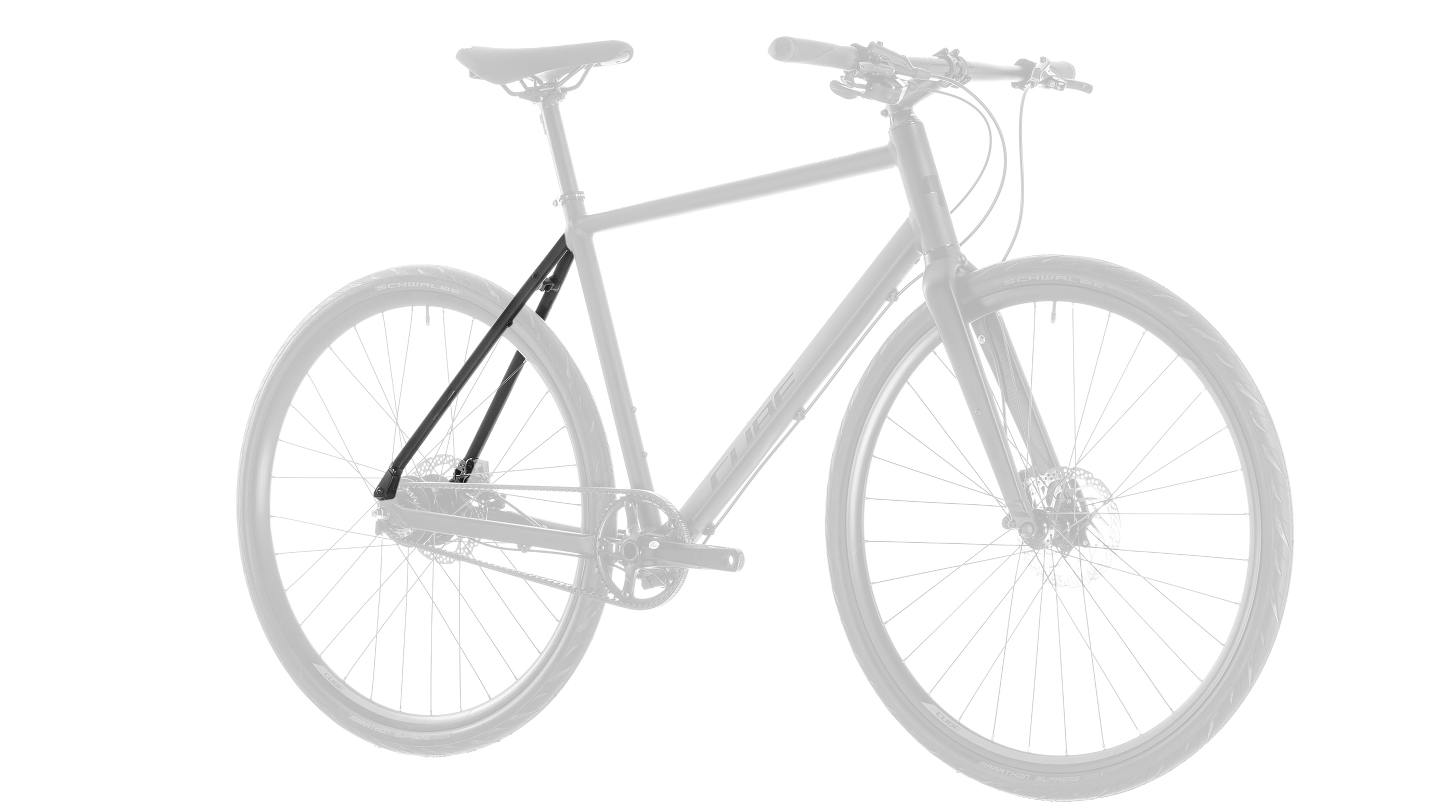

Верхнее перо
Seat Stay

Парная деталь, часть рамы велосипеда; труба небольшого диаметра, соединяющая подседельную трубу с местом крепления втулки заднего колеса. В конструкцию рамы велосипеда входят два верхних пера, идущих вдоль правой и левой сторон заднего колеса.

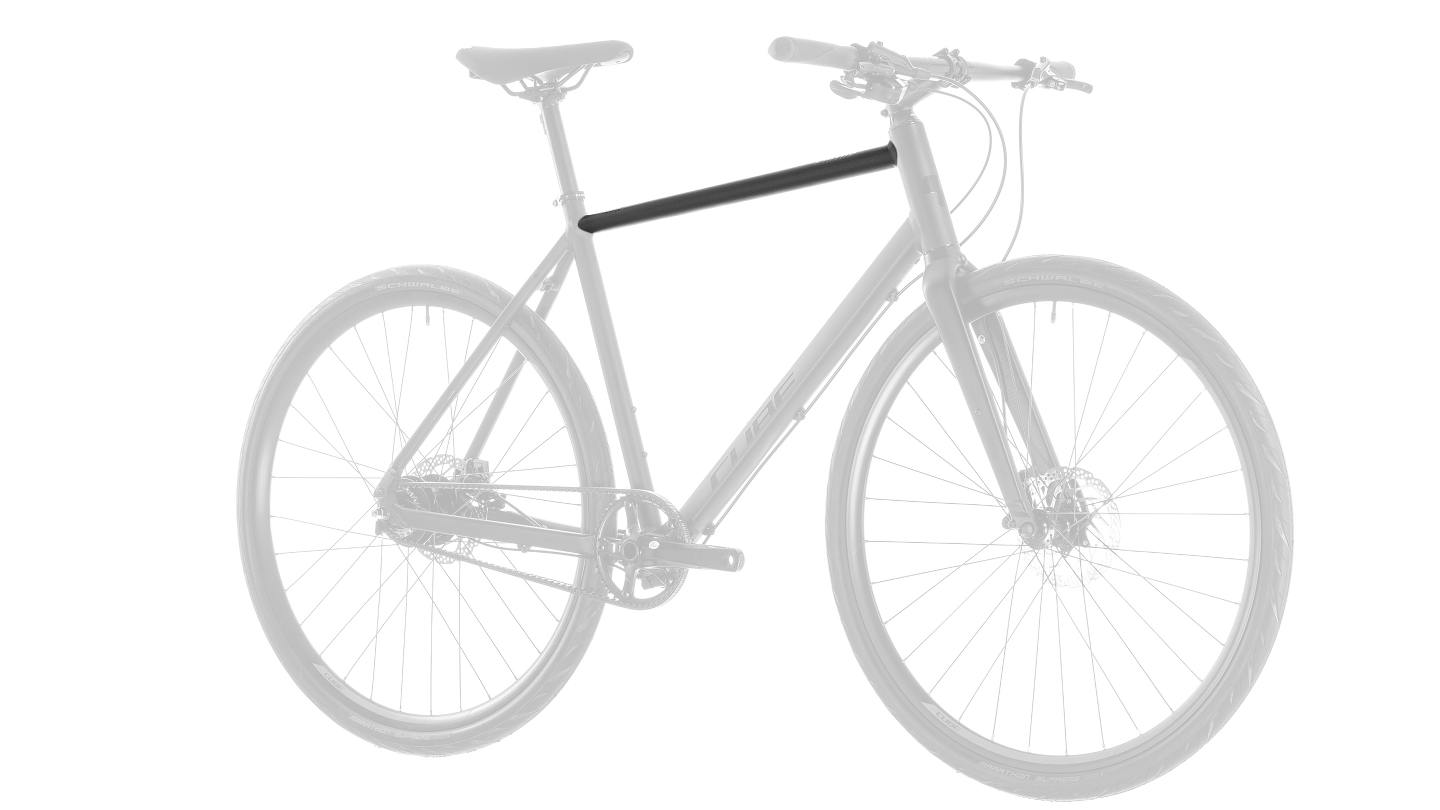

Верхняя труба
Top Tube

Часть рамы велосипеда; труба, соединяющая подседельную трубу с рулевой трубой. Может иметь различный наклон и форму, определяя геометрию рамы и назначение велосипеда.

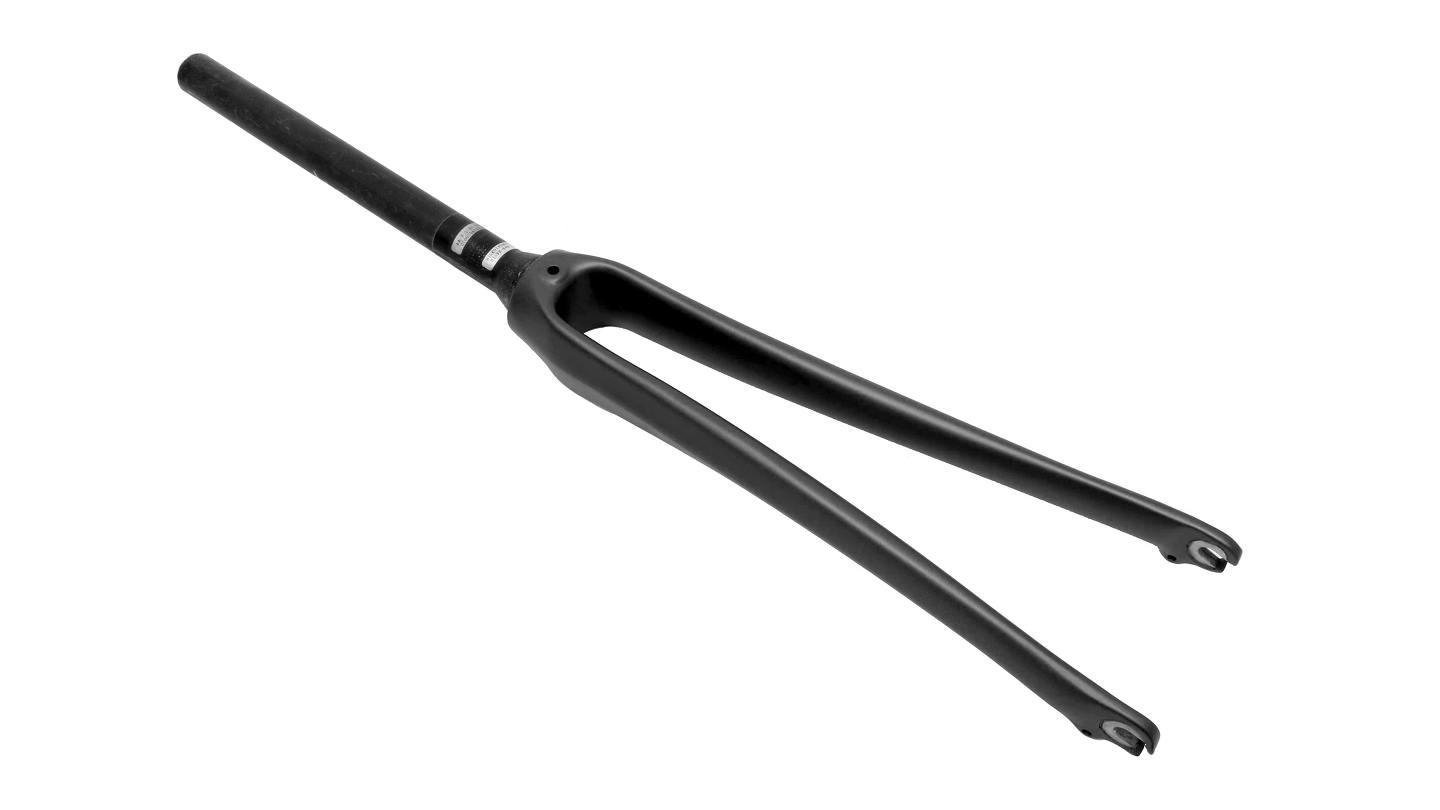

Вилка
Fork

Деталь, к верхней части которой крепится вынос руля, к нижней — переднее колесо. Может изготавливаться из различных материалов, иметь различную форму и дополняться амортизаторами.

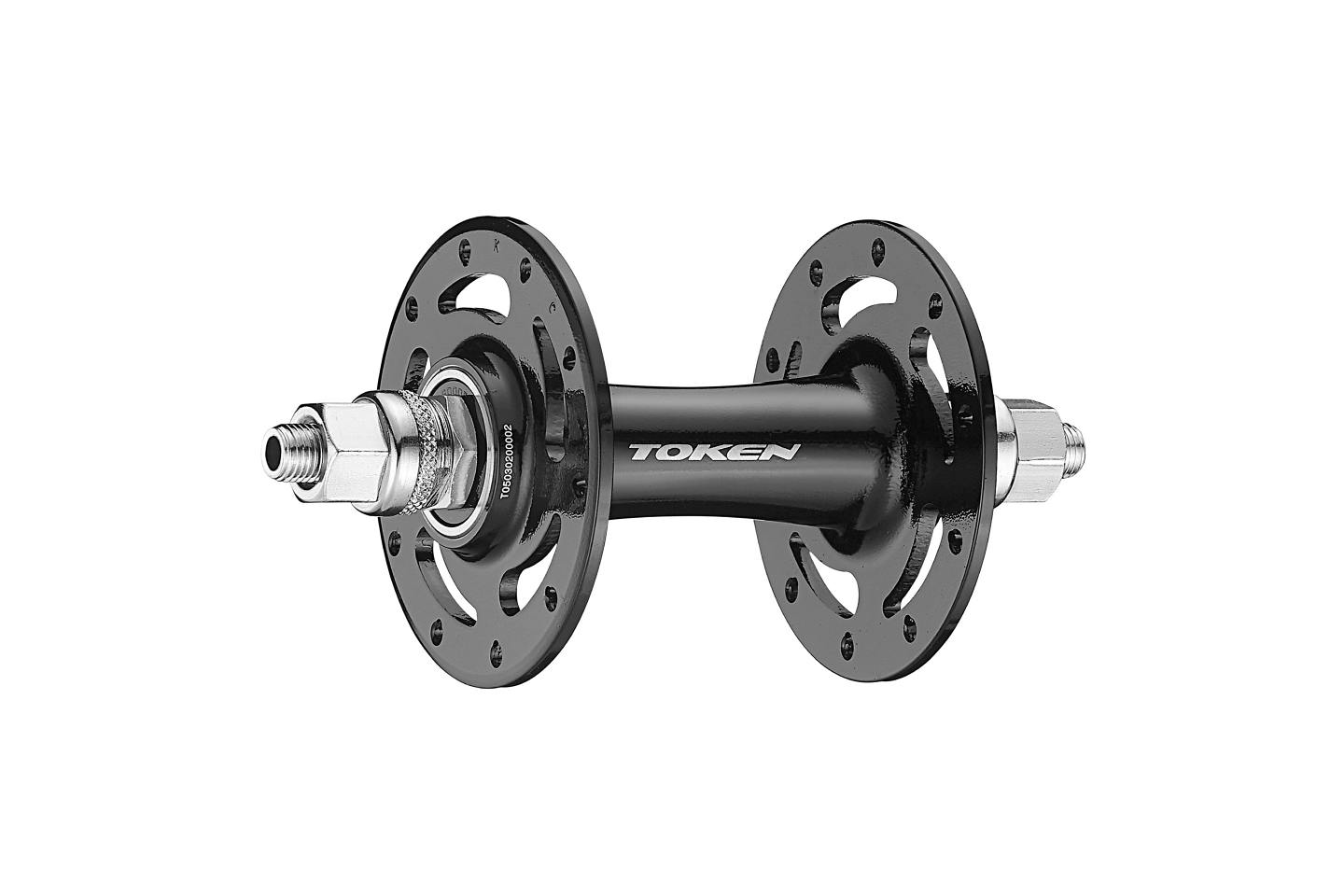

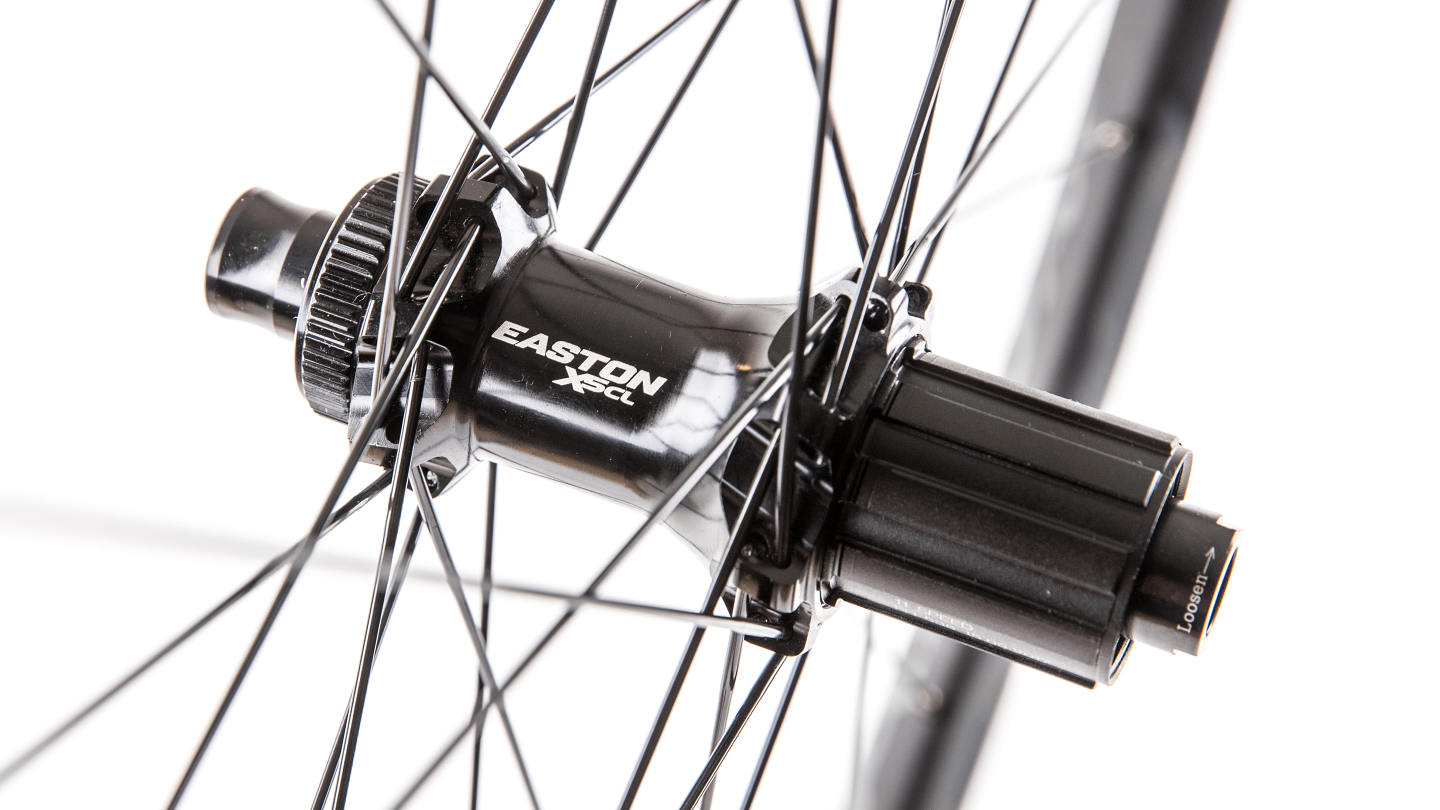

Втулка колеса
Wheel Hub

Центральная деталь велосипедного колеса; состоит из оси, подшипников и корпуса, к которому крепятся спицы. Втулка заднего колеса, в отличие от втулки переднего колеса, имеет посадочное место для задних звезд.

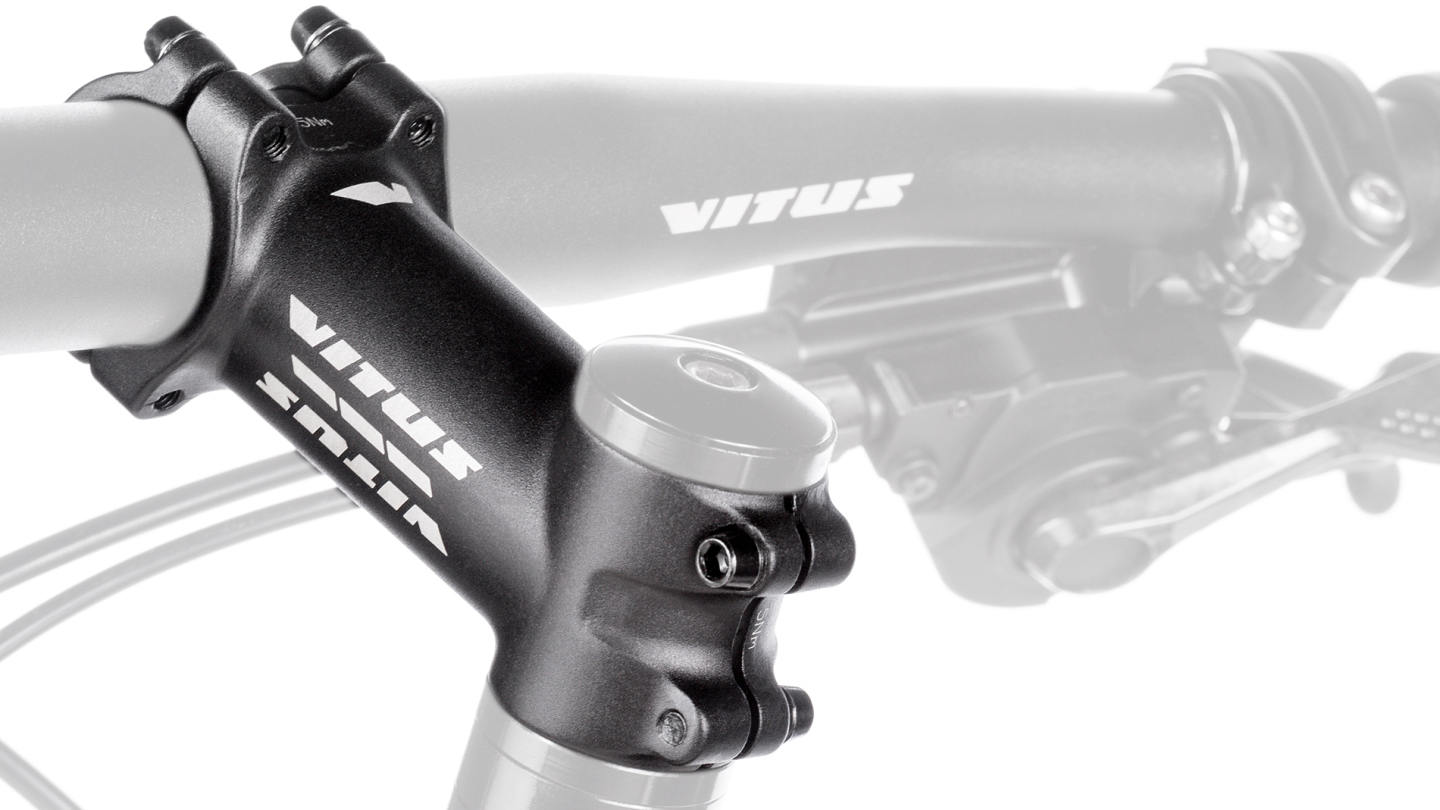

Вынос руля
Stem

Деталь, которая крепит руль к верхнему концу вилки.

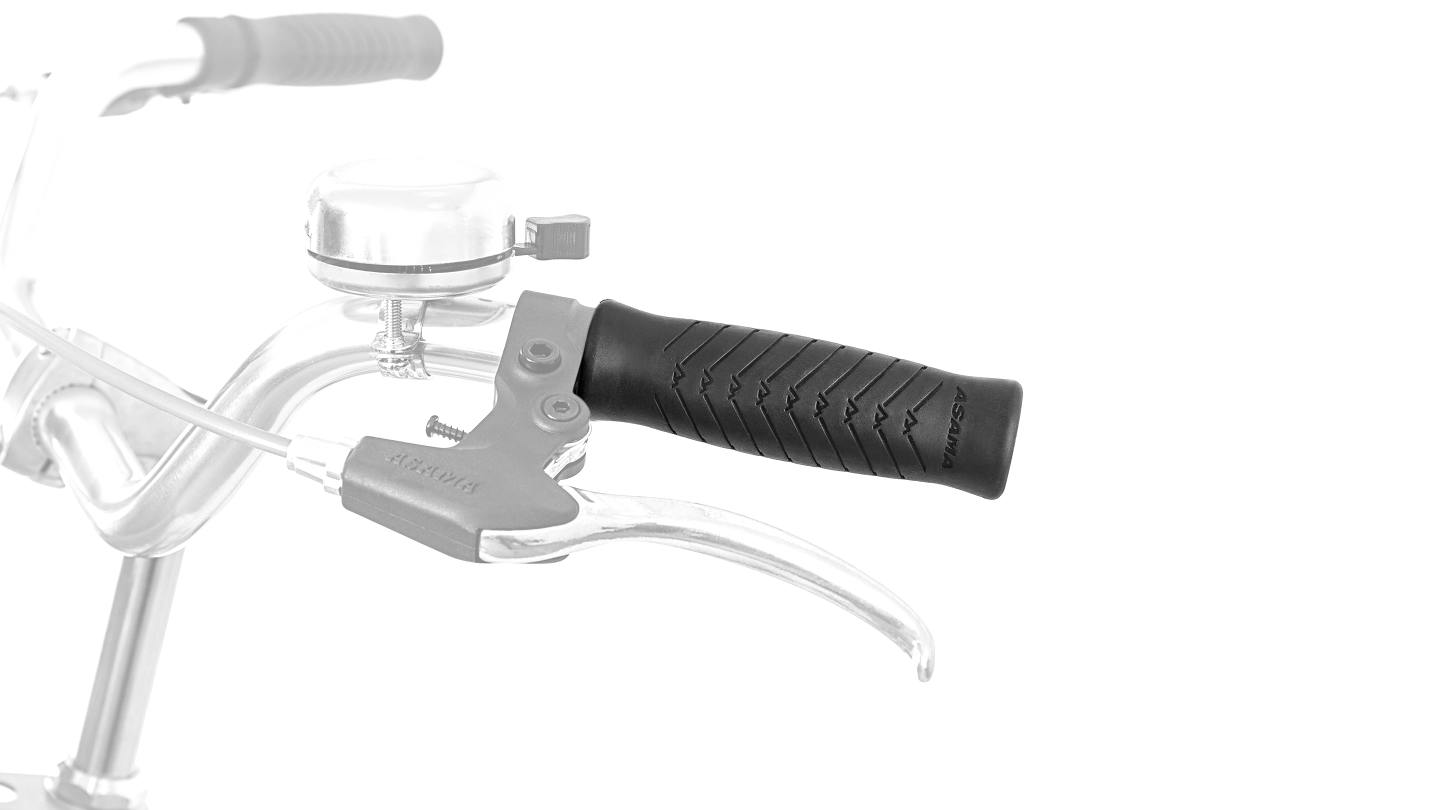

Грип, грипс
Handle, Handlebar Grip

Парная деталь руля велосипеда, представляющая собой ручки или наконечники на концах руля. Могут быть сделаны из резины, мягкого пластика, кожи или других материалов, которые делают захват руля рукой комфортным и эргономичным.

Запчасти на Д-И

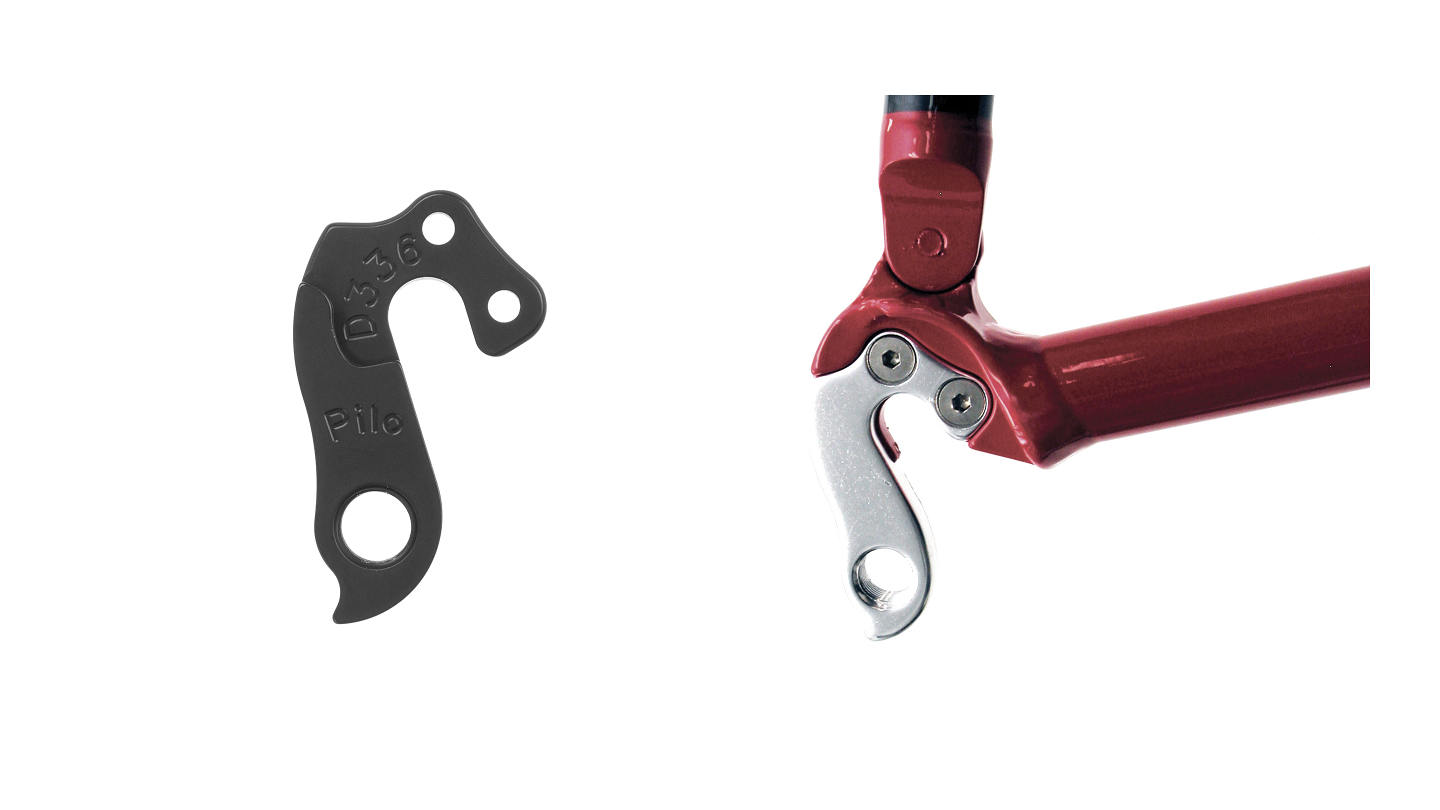

Держатель заднего переключателя
Derailleur Hanger

Другое название — «петух». Съемная деталь, которая устанавливается между концом нижнего пера рамы, и задним переключателем скоростей для того, чтобы принимать на себя энергию удара и деформироваться в случае падения велосипеда или удара по заднему переключателю. Деталь также носит названия «сменный крюк» или «серьга на раму».

Дропаут
Dropout, Fork End

Место установки колеса, особая форма открытой крепежной петли. «Дропаут» означает, что колесо буквально выпадет из места крепления, если не будет закреплено, например, эксцентриком.

Задний переключатель
Rear Derailleur

Механизм, обычно с троссовым приводом, который перемещает цепь по задним звездам для переключения передач велосипеда. В некоторых современных моделях велосипедов используется электронная система переключения передач с электрическими кабелями вместо тросов.

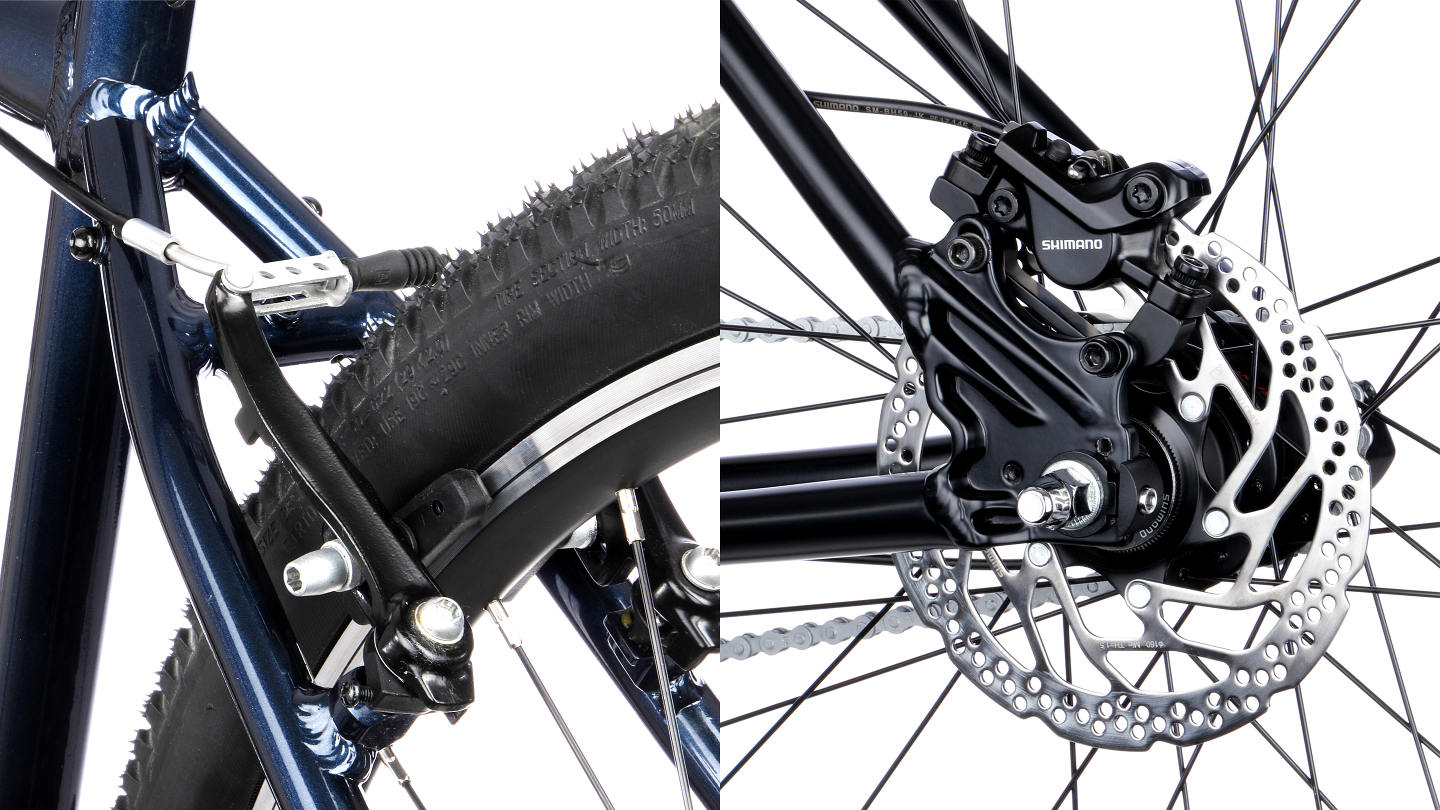

Задний тормоз
Rear Brake

Устройство для остановки или замедления велосипеда, как правило, расположенное на задней части рамы или во втулке заднего колеса. Может управляться тормозными ручками, закрепленными на руле. Может быть различной конструкции или отсутствовать в моделях велосипедов с одной передачей, в которых остановка происходит движением ног назад.

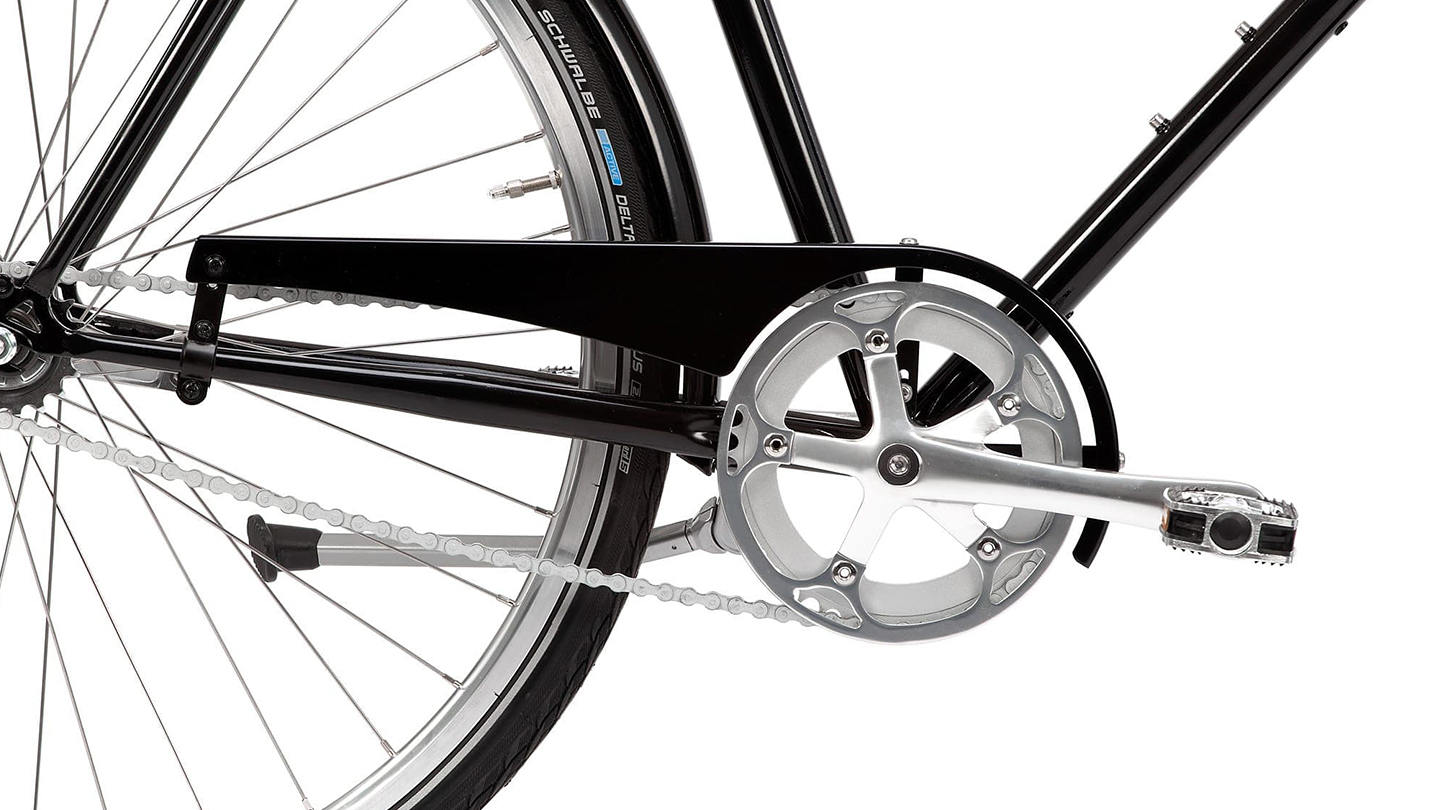

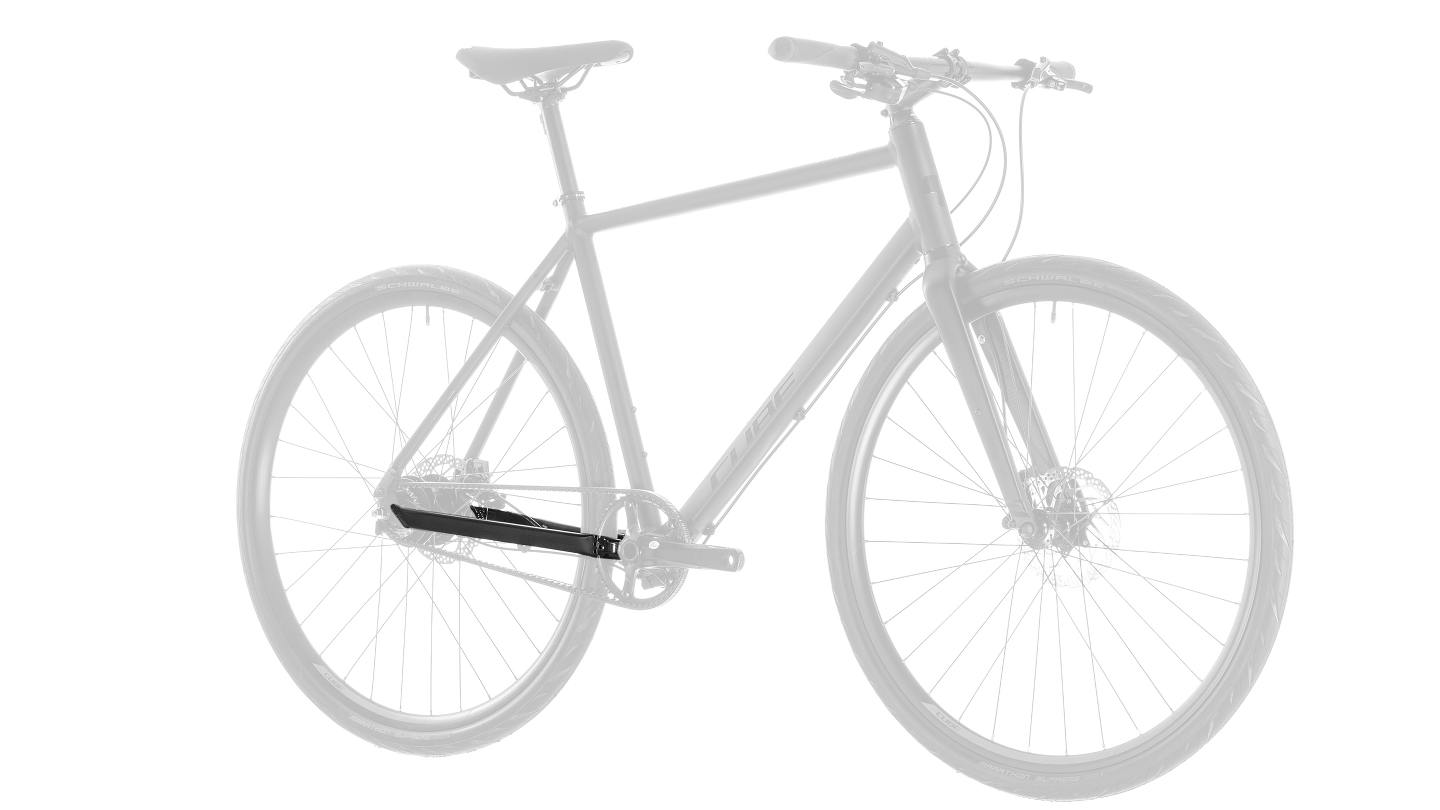

Защита цепи
Chain Guard

Cпециальный кожух, который устанавливается над цепью и передней звездой для того, чтобы исключить попадание одежды велосипедиста между звездой и звеньями цепи.

Звезда
Sprocket, Cog

Колесо с зубьями, которое сцепляется с цепью; одна из деталей кассеты или системы звезд.

Запчасти на К-О

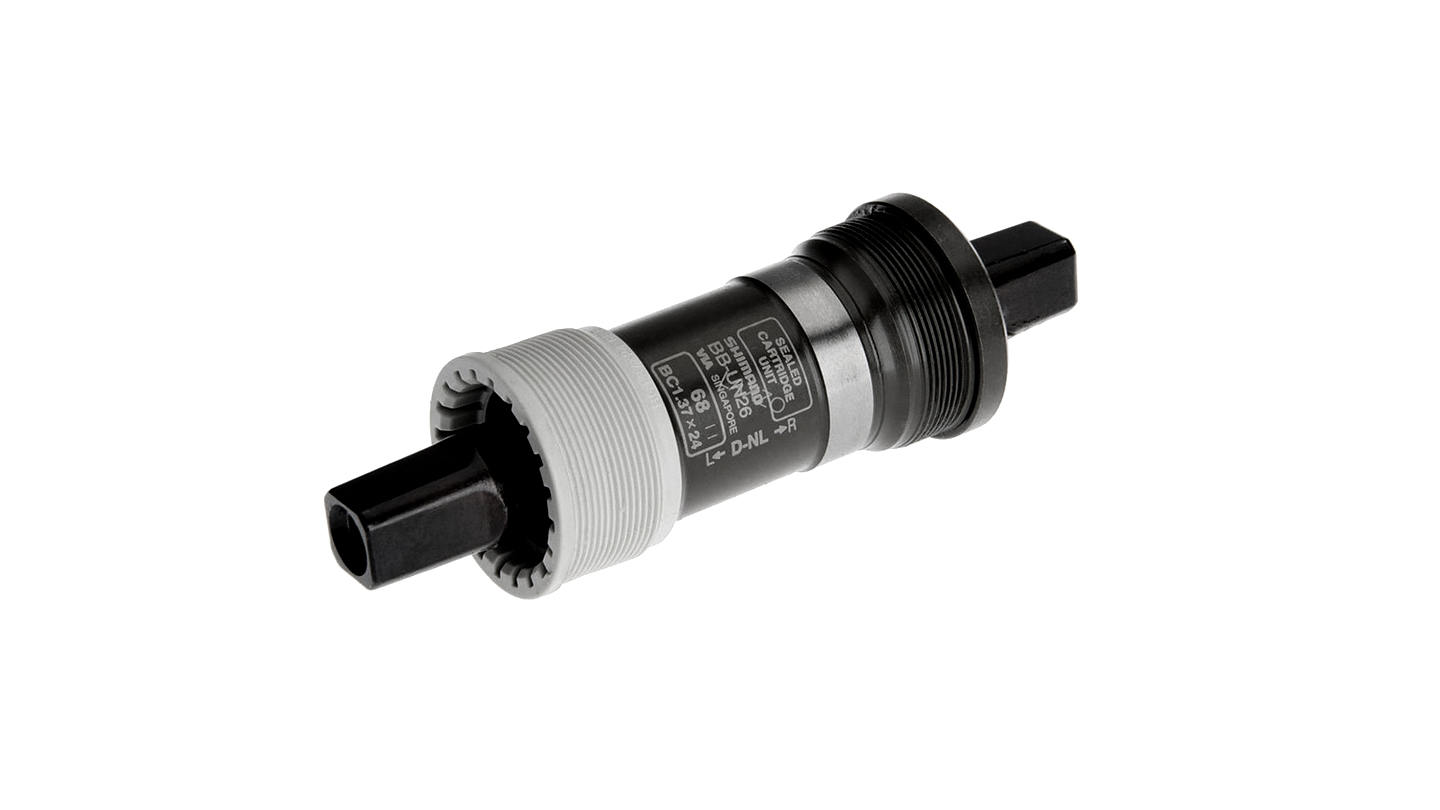

Каретка
Bottom Bracket

Часть велосипедной трансмиссии; состоит из оси и подшипников, устанавливается в кареточный стакан для крепления шатунов на раме велосипеда. Благодаря подшипникам, позволяет шатунам вращаться свободно.

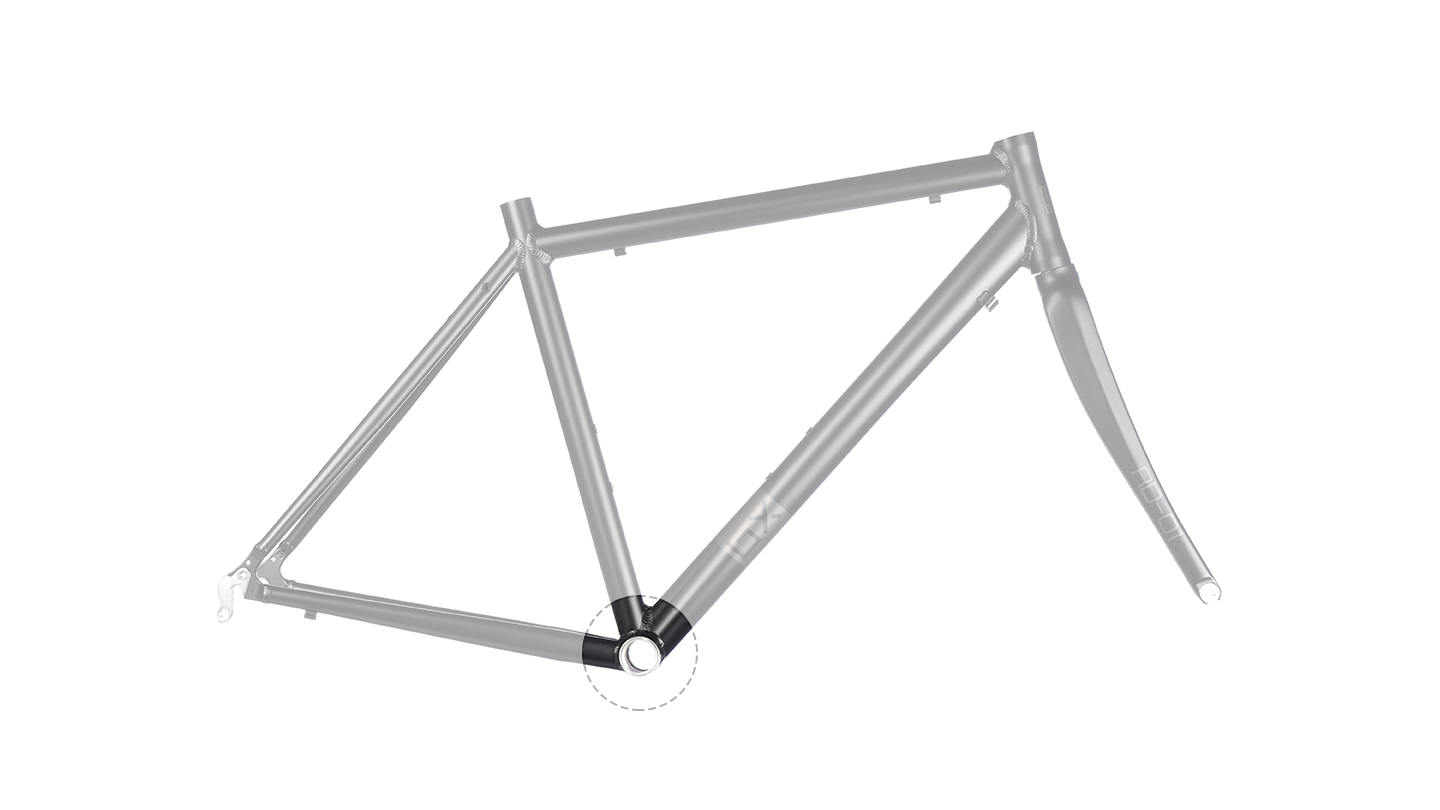

Кареточный стакан
Bottom Bracket Shell

Место соединения подседельной трубы, нижней трубы и нижних перьев велосипеда, также место установки каретки.

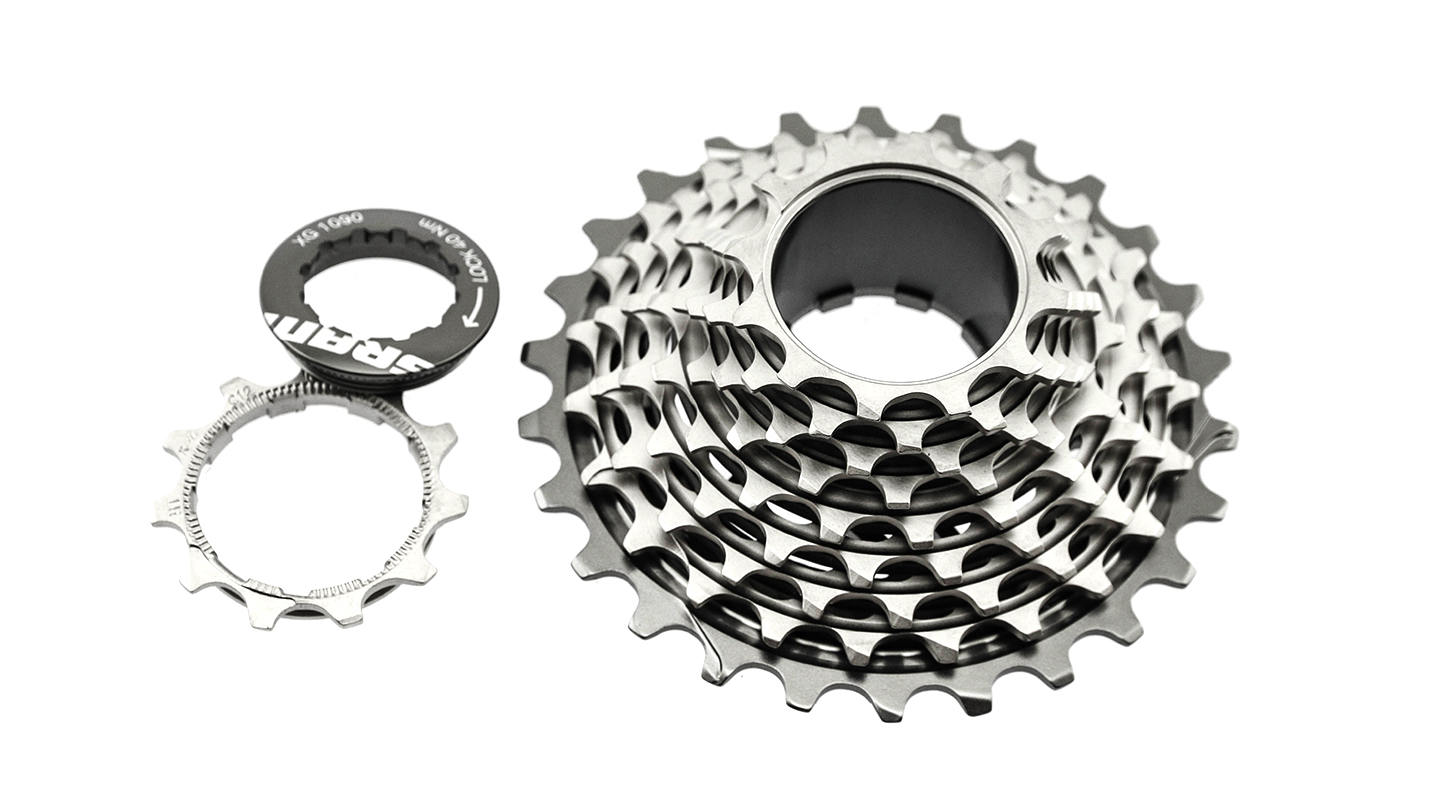

Кассета
Cassette, Cogset

Деталь велосипедной трансмиссии, состоящая из нескольких звезд различного диаметра от большего к меньшему, которая крепится ко втулке заднего колеса велосипеда. По звездам кассеты с помощью заднего переключателя перемещается цепь, меняя передачи велосипеда.

Катафот
Reflector
Колесо
Wheel

Колесо в традиционном понимании. В велосипедной конструкции колесо состоит из центральной втулки, обода, спиц, внутренней камеры с ниппелем для подачи и откачки воздуха, покрышки. Набор колес по-английски называется wheelset или wheel set.

Кривошип
Crank Arm
Крыло
Манетка
Нижнее перо
Chain Stay

Парная деталь, часть рамы велосипеда; труба, соединяющая стакан каретки с местом крепления втулки заднего колеса. В конструкцию рамы велосипеда входят два нижних пера, идущих вдоль правой и левой сторон заднего колеса.

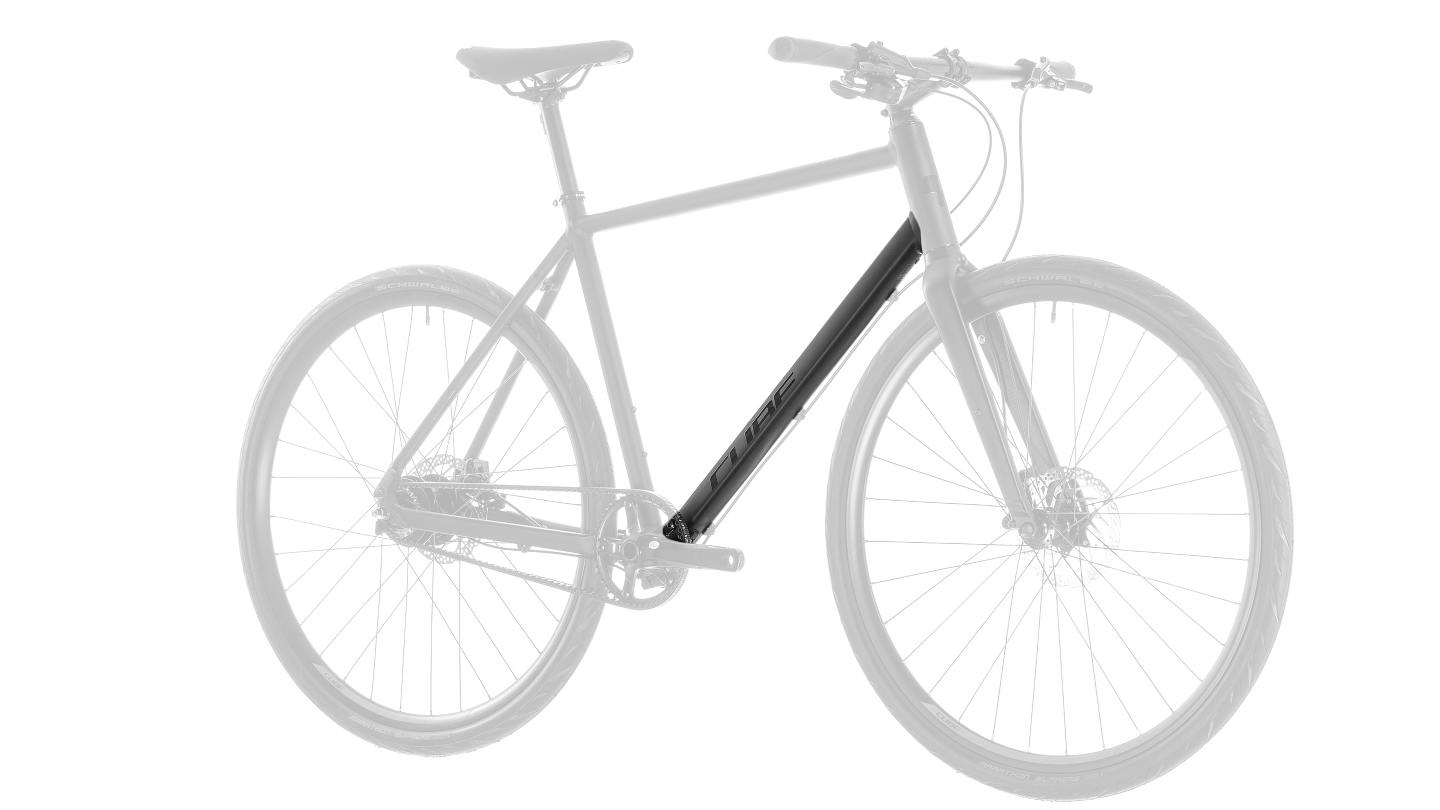

Нижняя труба
Down Tube

Часть рамы велосипеда; труба, соединяющая кареточный стакан с рулевой трубой.

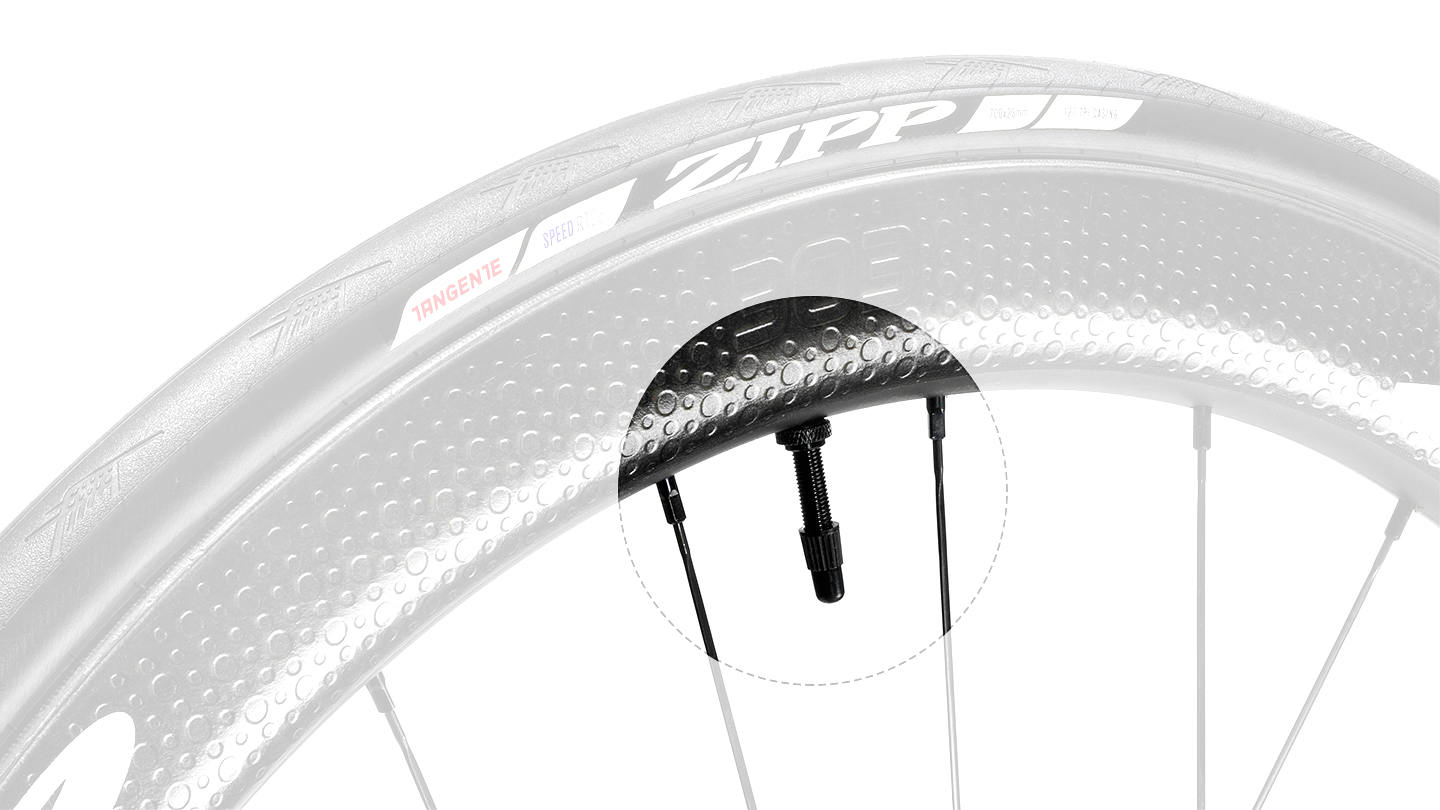

Ниппель
Valve

Деталь колеса велосипеда; представляет собой клапан, который открывается для впуска газа в камеру (например, воздуха для накачивания шины), а затем автоматически закрывается и остается герметичным, благодаря давлению в камере и/или пружине, чтобы предотвратить выход газа.

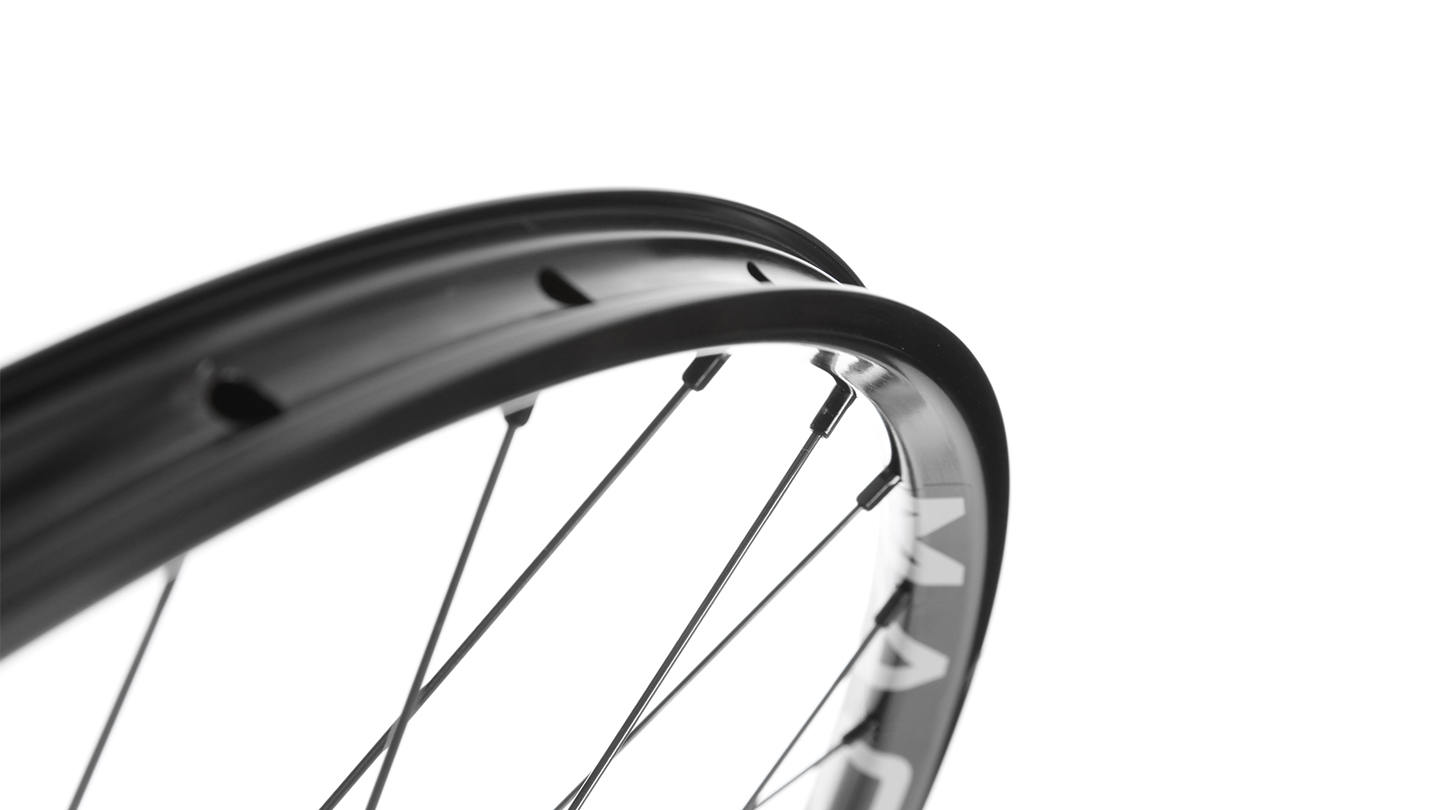

Обод
Rim

Часть колеса, к наружной части которой прикреплена покрышка чаще с камерой внутри, а ко внутренней — спицы, идущие ко втулке колеса. Может являться частью тормозной системы велосипеда. Ободы колес, предназначенные для использования с ободными тормозами, имеют гладкие параллельные боковые поверхности, к которым прижимаются тормозные колодки для обеспечения торможения. Ободы колес с дисковыми или барабанными (расположенными внутри втулки) тормозами могут не иметь таких поверхностей.

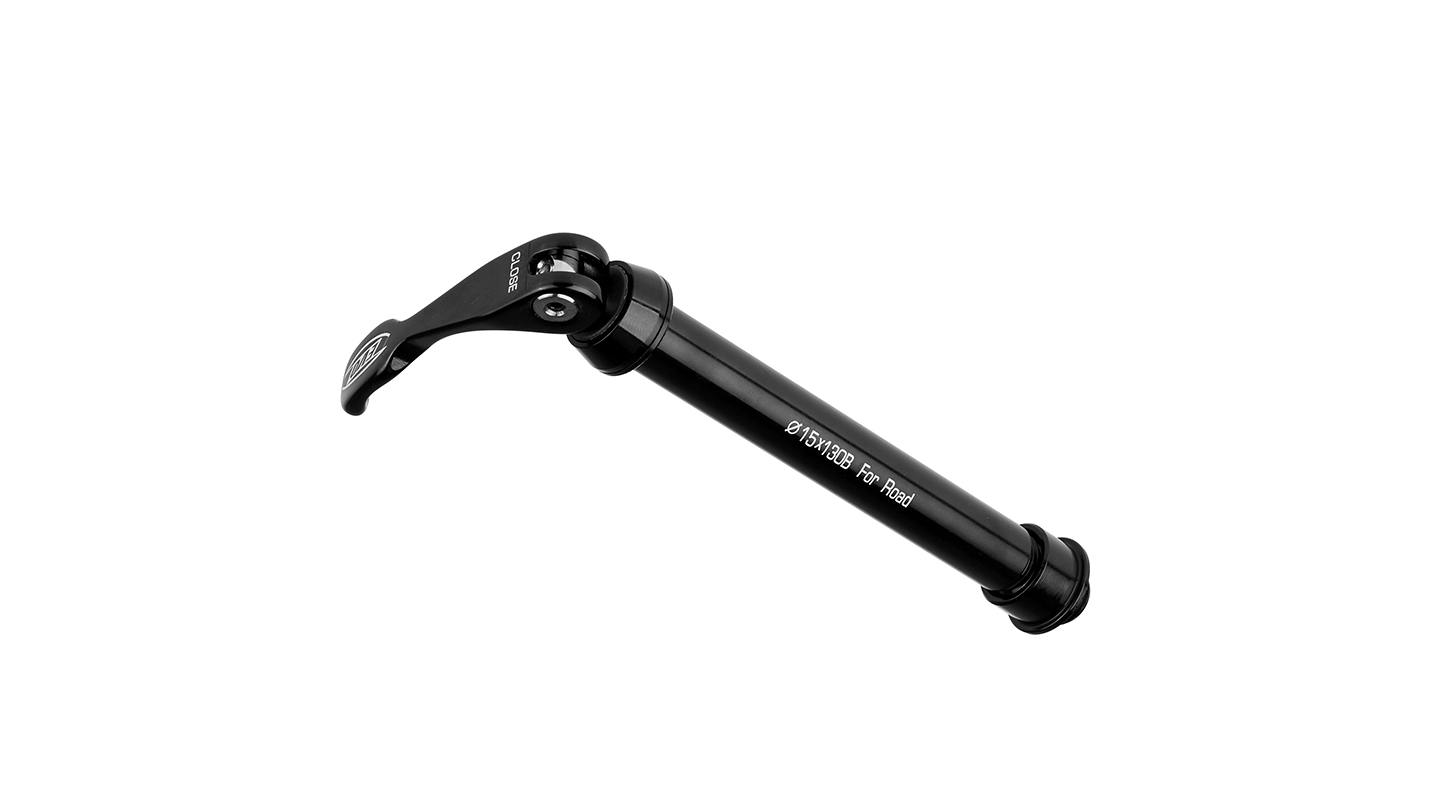

Ось колеса
Axle, Skewer

Приспособление, с помощью которого колесо крепится в дропаутах. В современных велосипедах часто используются эксцентрики — оси с зажимным крепежным механизмом, который позволяет быстро снимать и устанавливать колесо.

Запчасти на П-У

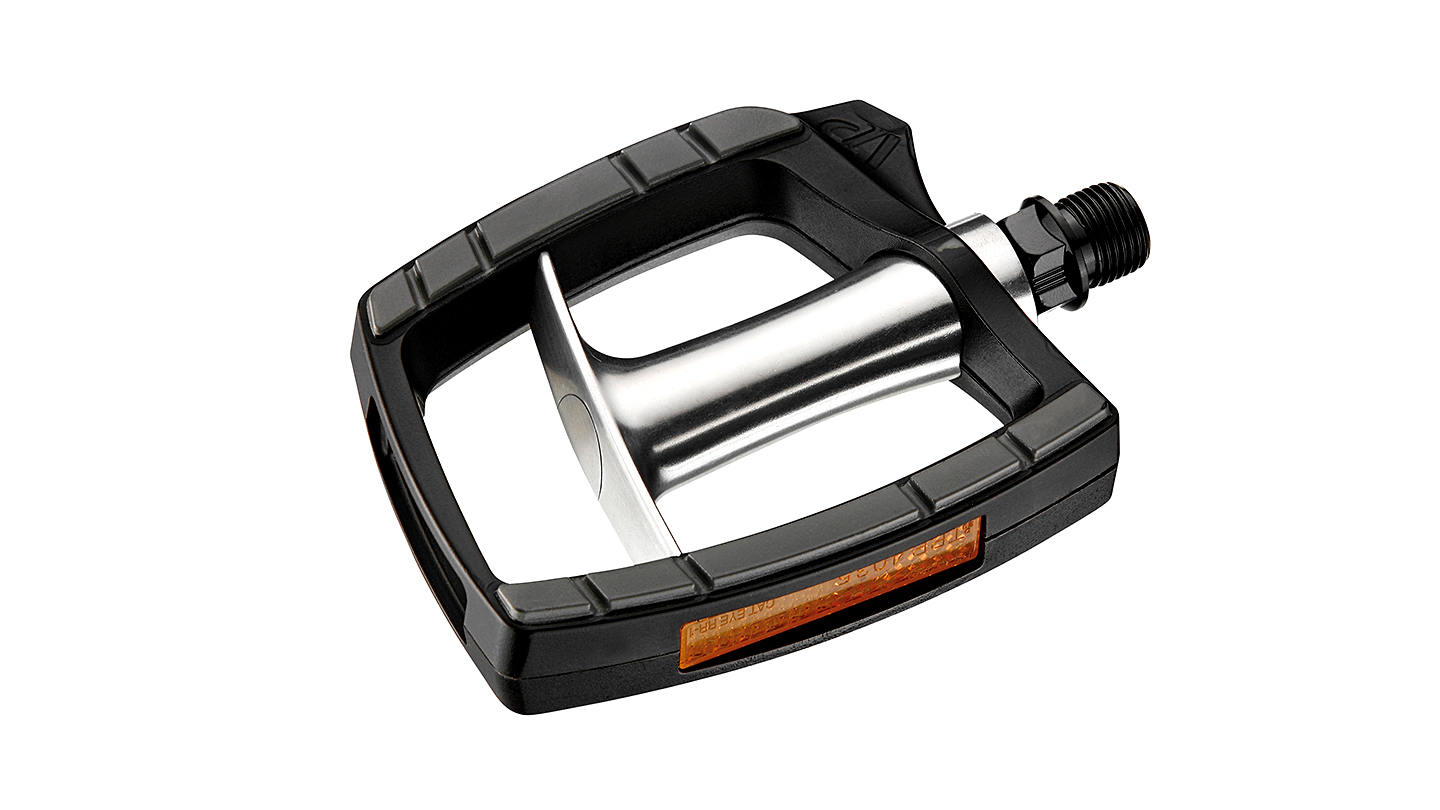

Педаль
Pedal

Деталь, которую велосипедист толкает ногой, чтобы привести велосипед в движение. Состоит из оси с подшипником, прикрепленной к шатуну, и платформы, на которую ставится стопа ездока. Платформа может быть плоской или иметь специальное крепление к обуви велосипедиста.

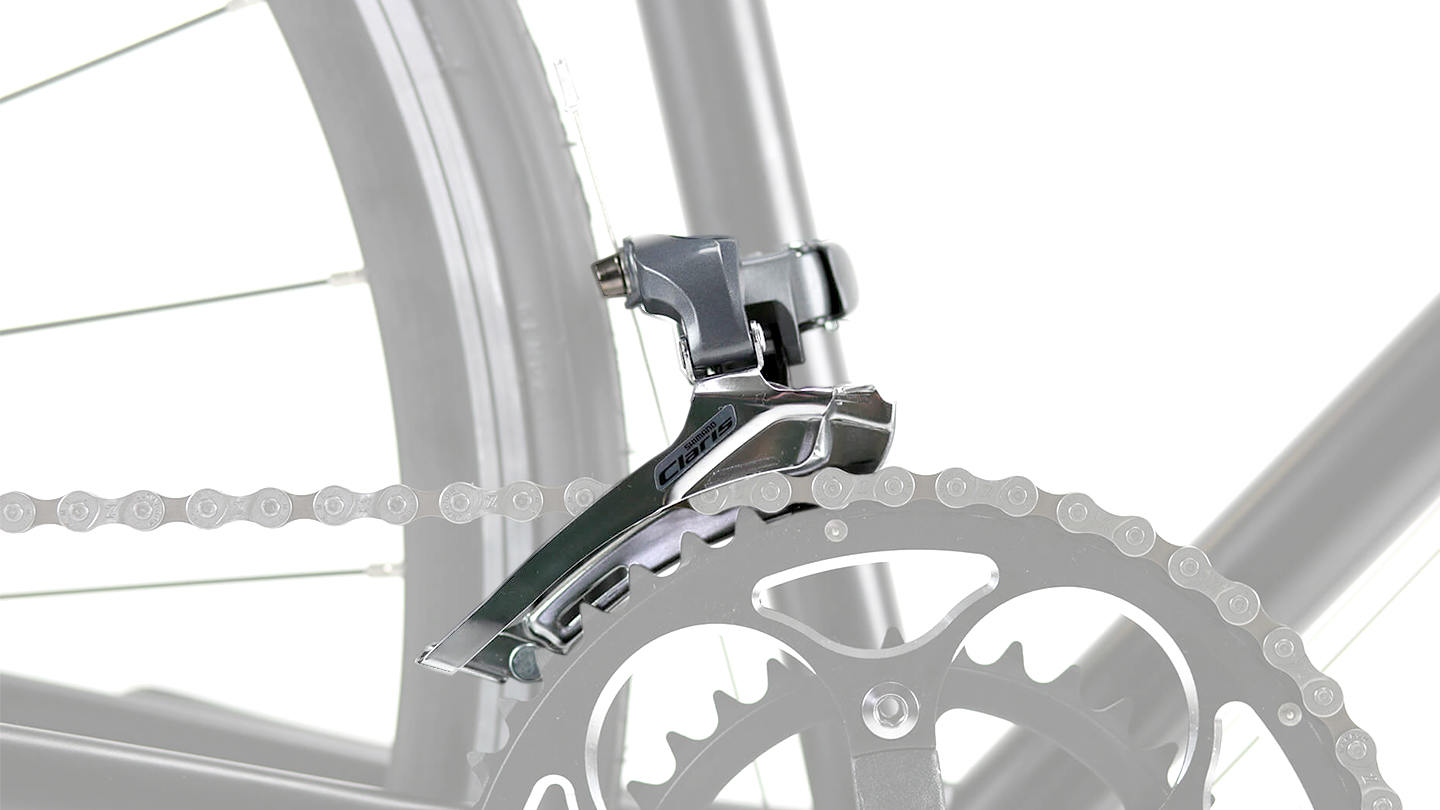

Передний переключатель
Front Derailleur

Часть трансмиссионной системы велосипеда; деталь, обычно с троссовым приводом, которая перемещает цепь от одной передней звезды к другой, тем самым переключая передачи. В некоторых современных моделях велосипедов используется электронная система переключения передач с электрическими кабелями вместо тросов.

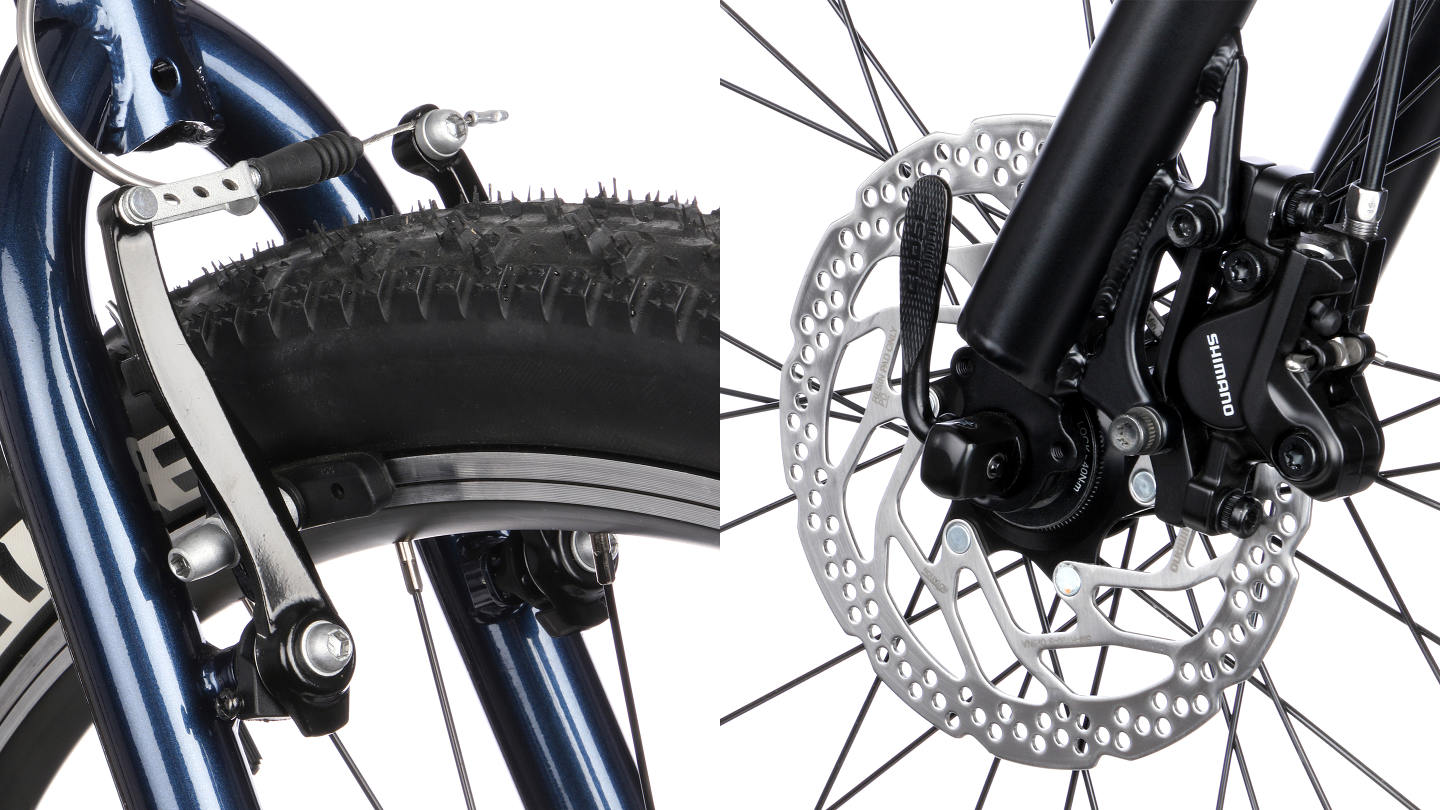

Передний тормоз
Front Brake

Устройство для остановки или замедления велосипеда, расположенное на вилке велосипеда. Управляется тормозными ручками, установленными на руле. Может быть различной конструкции или отсутствовать в моделях велосипедов с одной передачей, в которых остановка происходит движением ног назад.

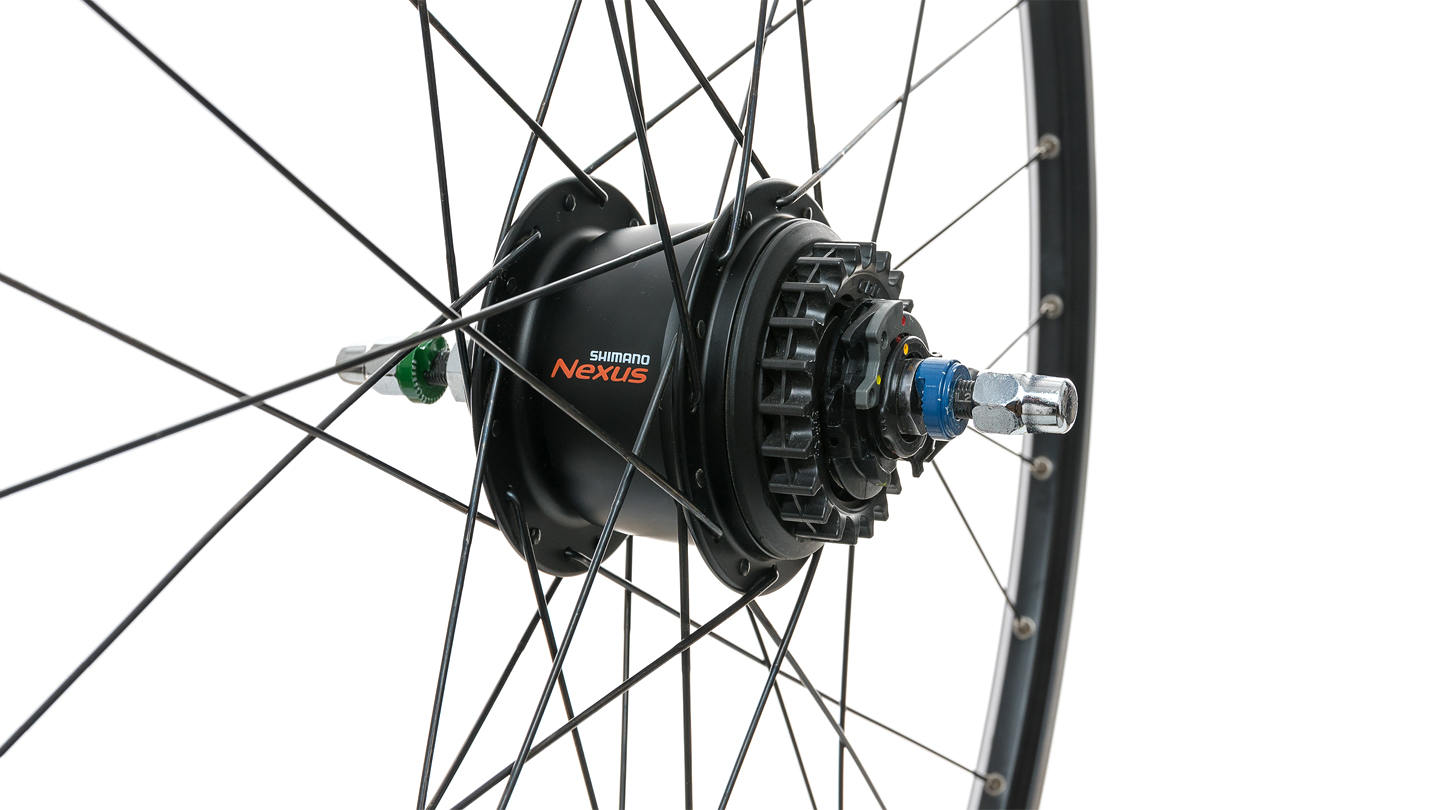

Планетарная втулка
Internal Hub, Hub Gear

Другое название — «планетарная коробка передач». Это втулка заднего колеса велосипеда, внутри которой расположена система переключения передач. Шестерни и механизм изменения передаточного отношения находятся в смазке в закрытой защитной оболочке.

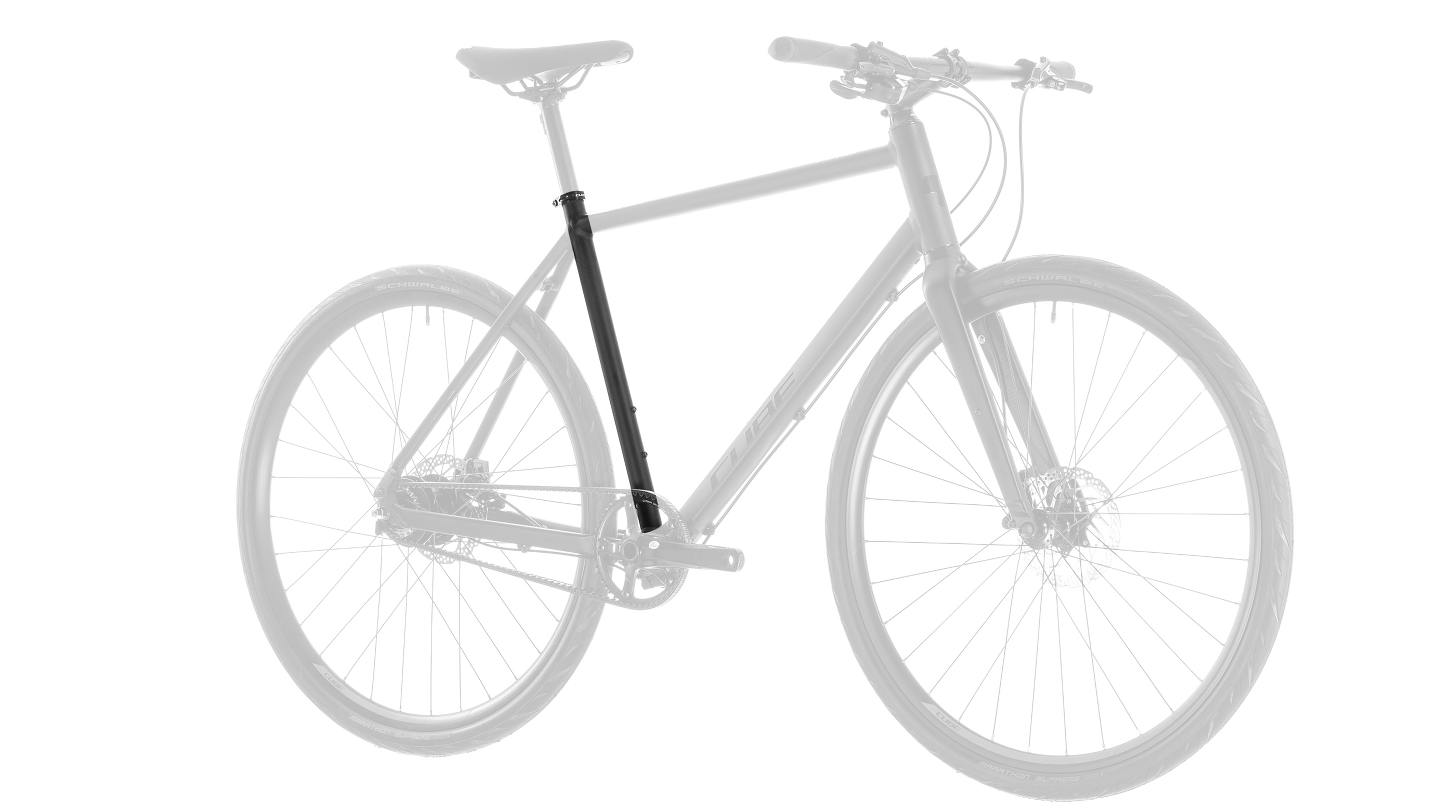

Подседельная труба
Seat Tube

Часть рамы велосипеда; относительно вертикальная труба, идущая от сиденья к кареточному стакану. В подседельную трубу вставляется подседельный штырь с сиденьем.

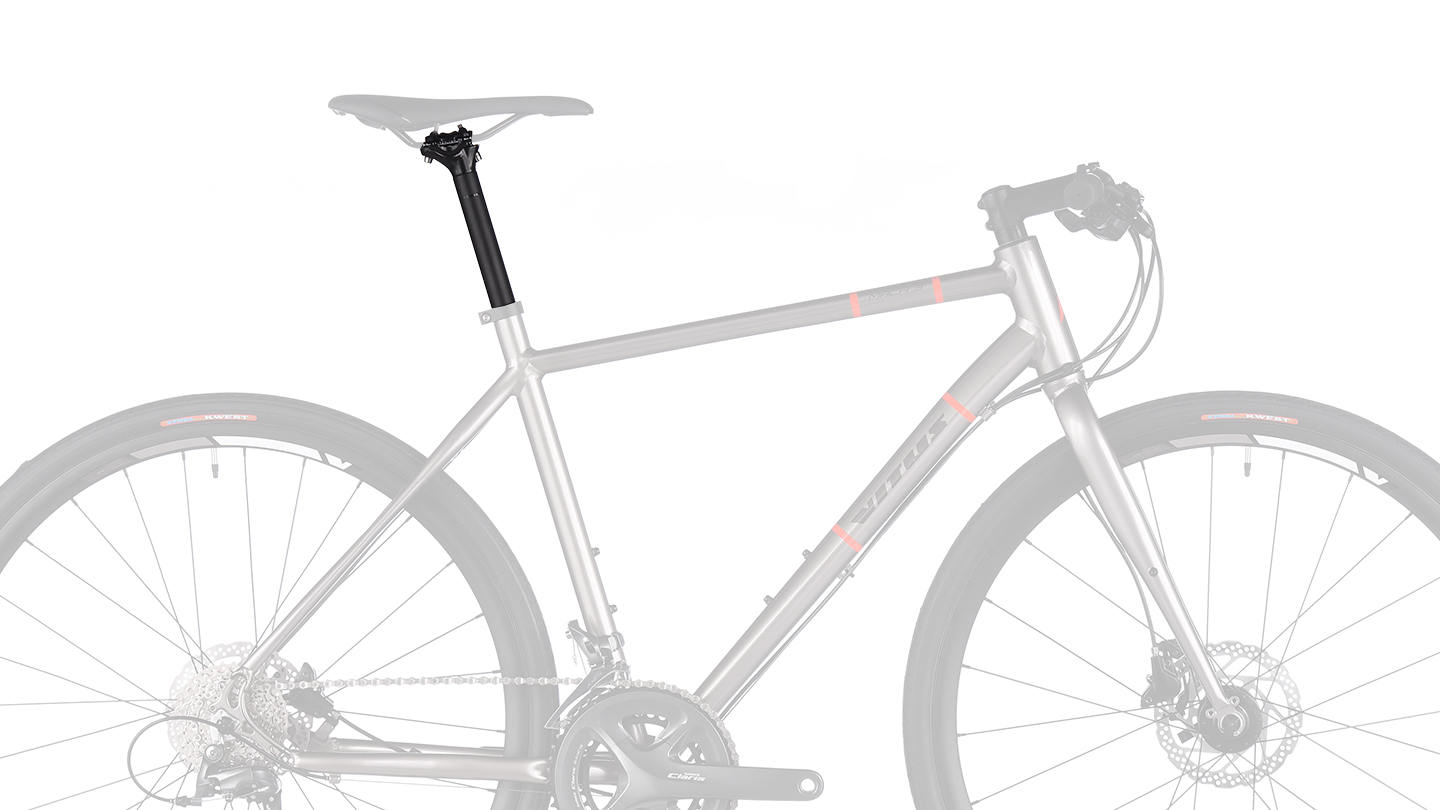

Подседельный штырь
Seatpost, Seatpin, Saddlepole, Saddle Pillar

Штырь (узкая труба), к верхней части которого крепится сиденье, а нижняя часть вставляется в подседельную трубу рамы и используется для регулировки высоты посадки велосипедиста в зависимости от того, как глубоко штырь вставлен в трубу.

Покрышка, резина
Tire

Резиновая покрышка в традиционном понимании. Трубчатая шина, размещаемая поверх камеры на ободе колеса. Большинство шин используются с внутренними надувными камерами, но также встречаются бескамерные шины и обода. Может иметь различный рисунок протектора для использования велосипеда в различных условиях.

Привод
Drivetrain

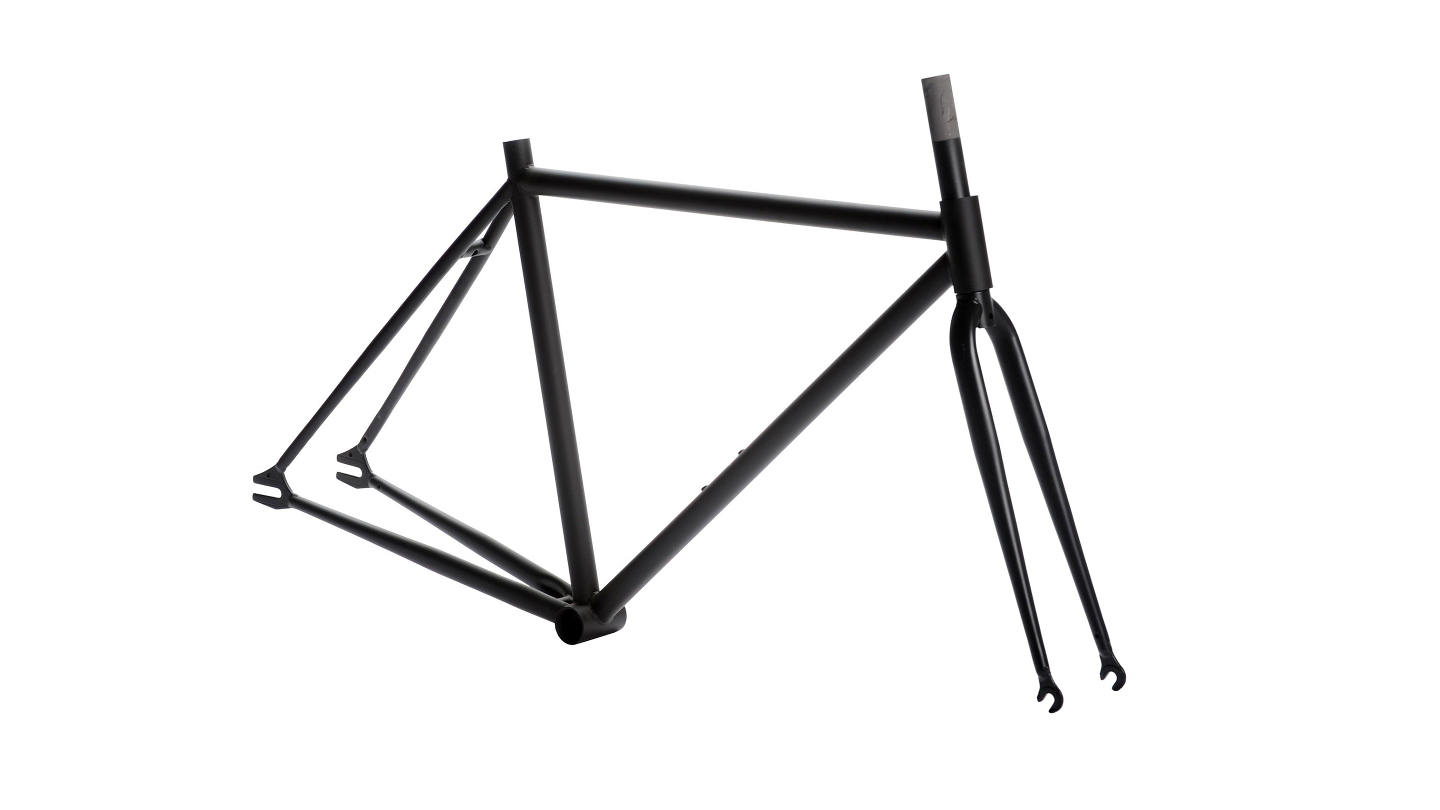

Рама
Frame

Основная деталь велосипеда, состоящая из нескольких труб, соединенных в форме многоугольника. Обеспечивает места для крепления колес, руля, сидения и других компонентов, которые составляют велосипед. Может иметь различную геометрию и изготавливаться из различных материалов, в зависимости от назначения велосипеда.

Современная и наиболее распространенная конструкция рамы велосипеда состоит из двух треугольников: основного треугольника (нижняя труба, верхняя труба, рулевая труба, подседельная труба) и двойного заднего треугольника (подседельная труба, пара задних верхних и пара задних нижних перьев). Такая конструкция рамы известна как «алмазная» рама. В расширенный набор или фреймсет (frameset), поставляемый производителями рам, дополнительно могут включаться вилка, рулевая колонка и/или подседельный штырь.

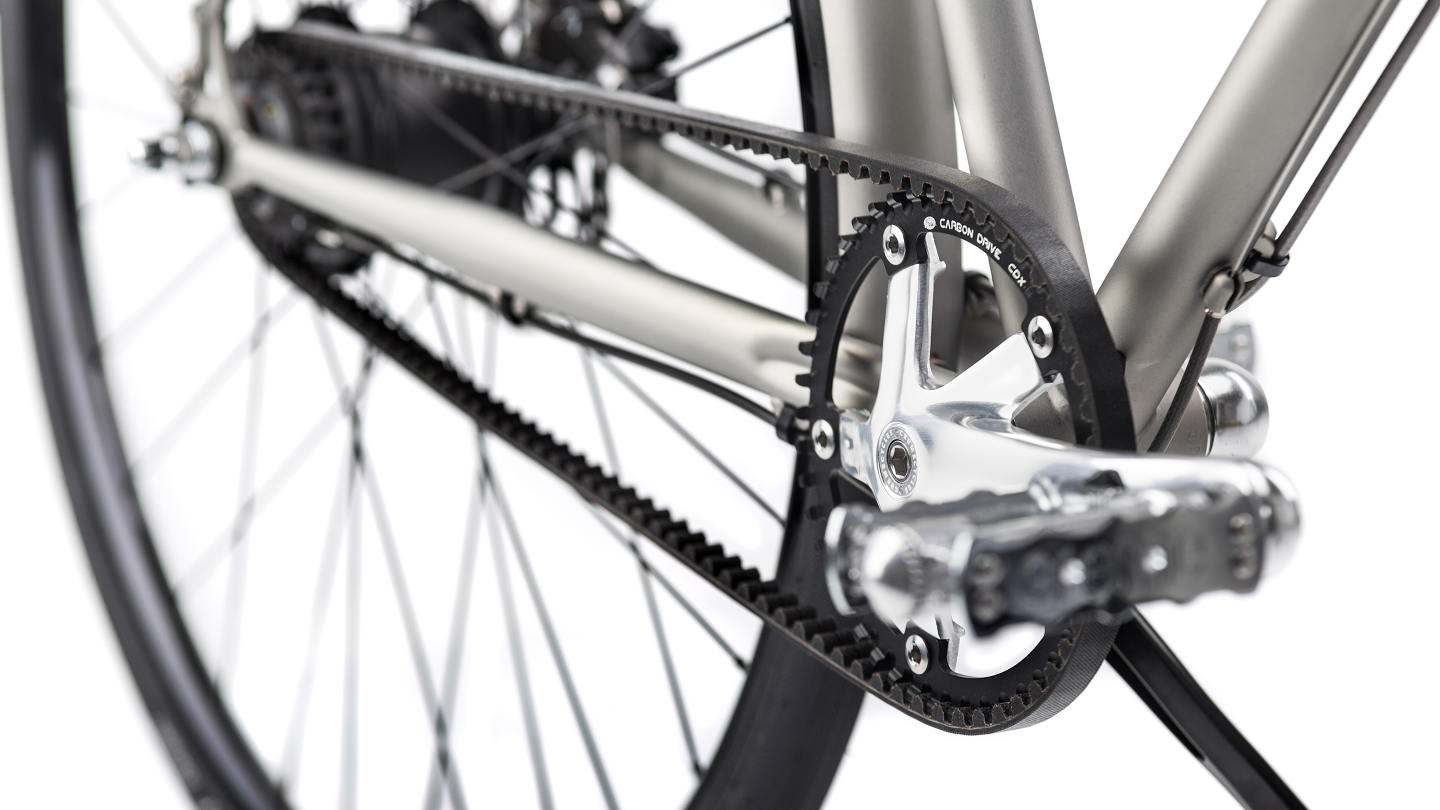

Ремень
Belt

Зубчатый ремень из углепластика/карбона для передачи усилия от передней звезды (или звезд) к задней звезде (или звездам). Используется в качестве альтернативы металлической цепи.

Рубашка троса
Cable Housing, Cable Coating

Съемный кожух (оплетка, покрытие), в котором движется трос. Обычно представляет собой композитную конструкцию, состоящую из гладкой или смазанной лубрикантом внутренней оболочки, продольно несжимаемого слоя, такого как спиральная обмотка или пучок проволоки, и защитного наружного покрытия.

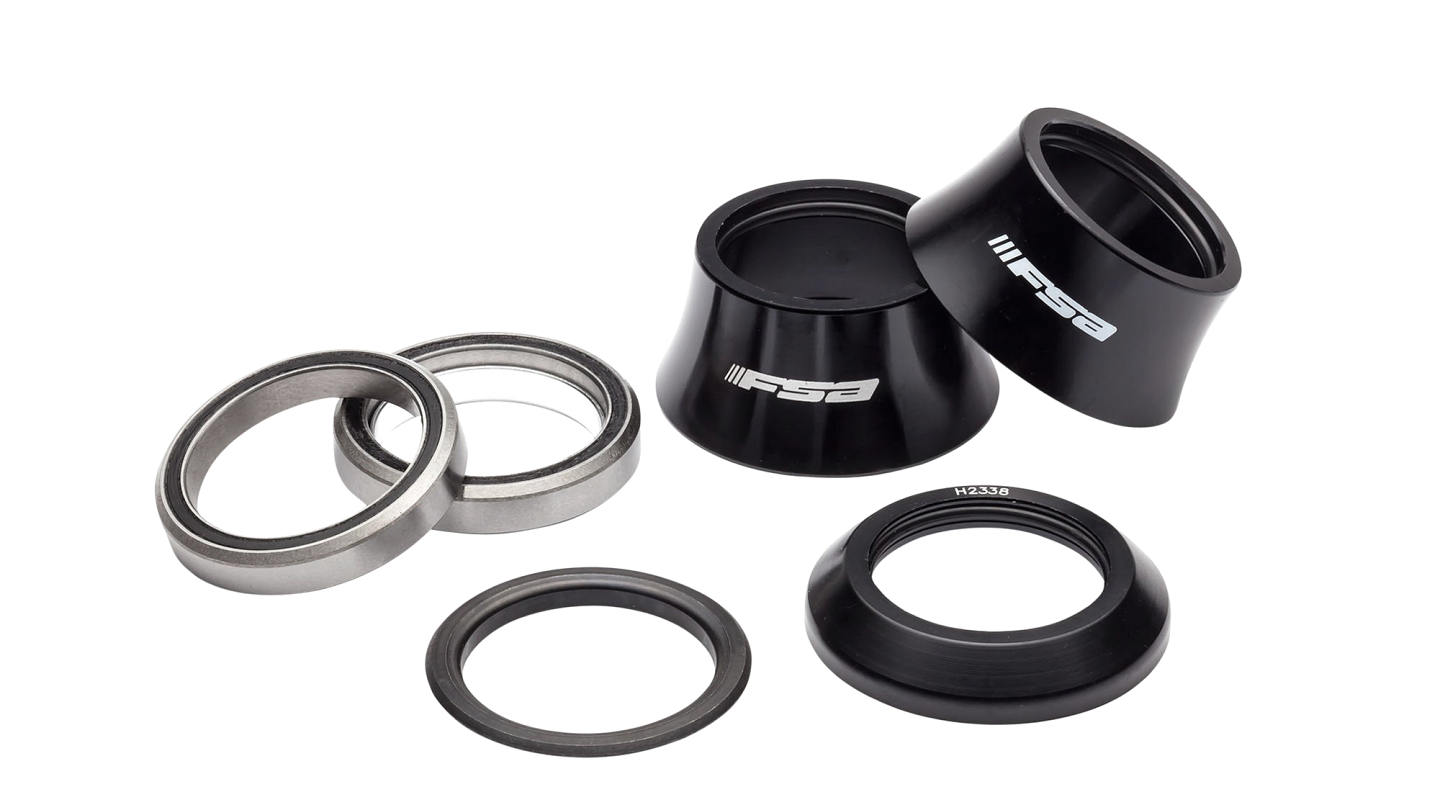

Рулевая колонка
Headset

Набор элементов, предназначенный для обеспечения вращения вилки в рулевой трубе рамы. Состоит из верхней и нижней чашек, подшипников и нескольких упорных колец.

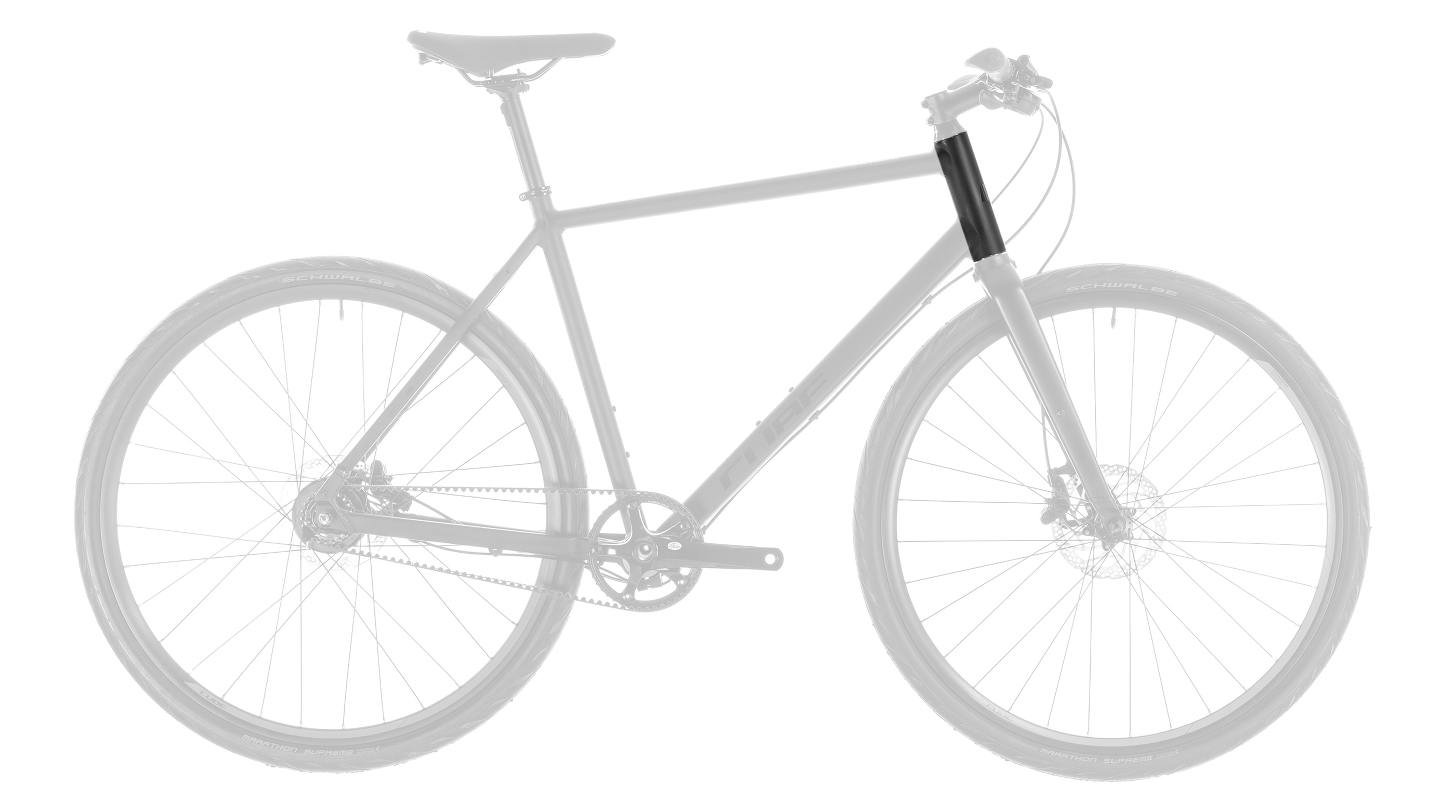

Рулевая труба
Head Tube

Другое название — «рулевой стакан». Часть рамы велосипеда, находящаяся на стыке верхней и нижней труб рамы. В рулевую трубу устанавливается рулевая колонка и вилка.

Рулевой стакан

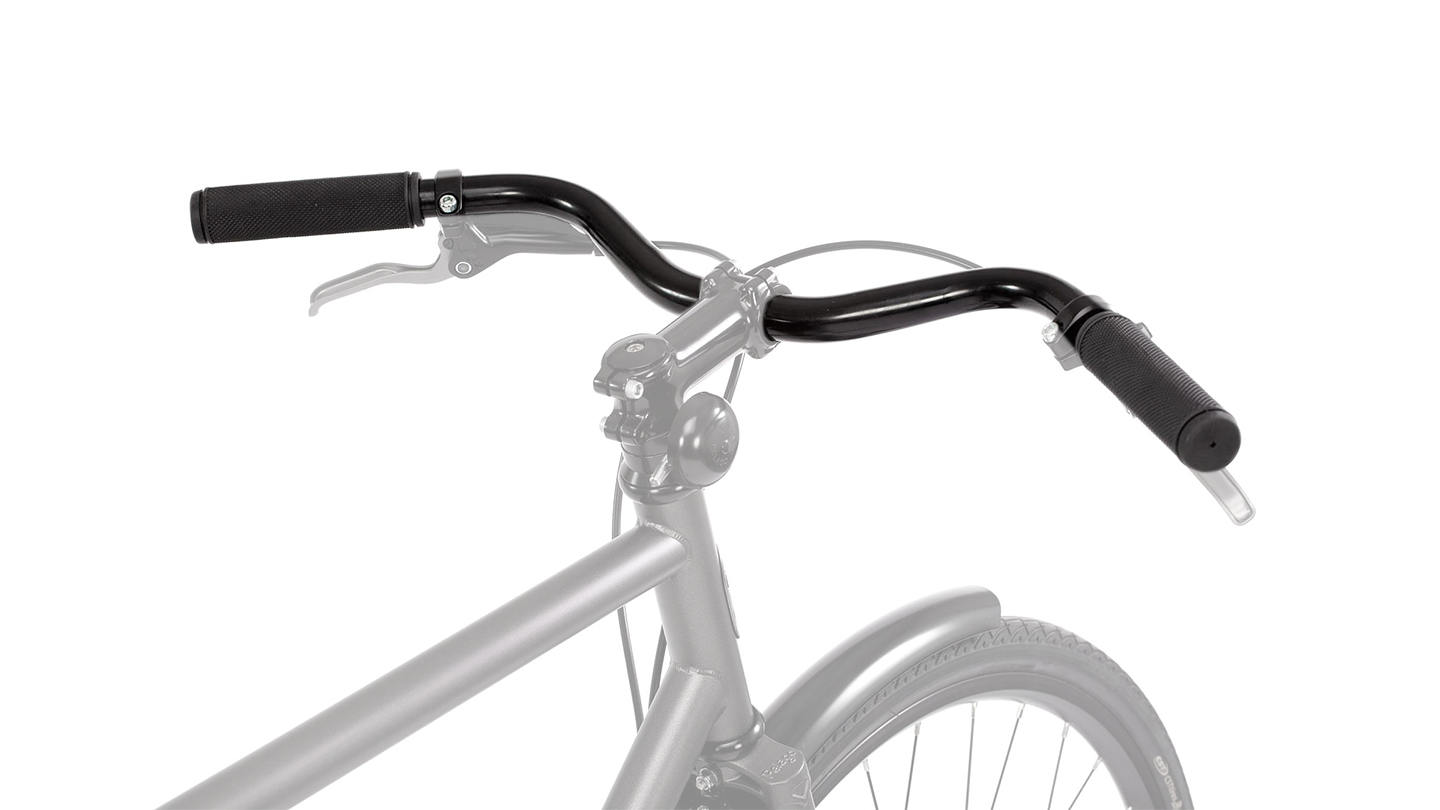

Руль
Handlebar

Рычаг, прикрепленный, обычно с помощью выноса руля, к вилке. Позволяет осуществлять управление велосипедом и обеспечивает места для крепления деталей управления (тормозных ручек, ручек переключения передач) и аксессуаров. Руль может иметь различные формы, в зависимости от предназначения велосипеда.

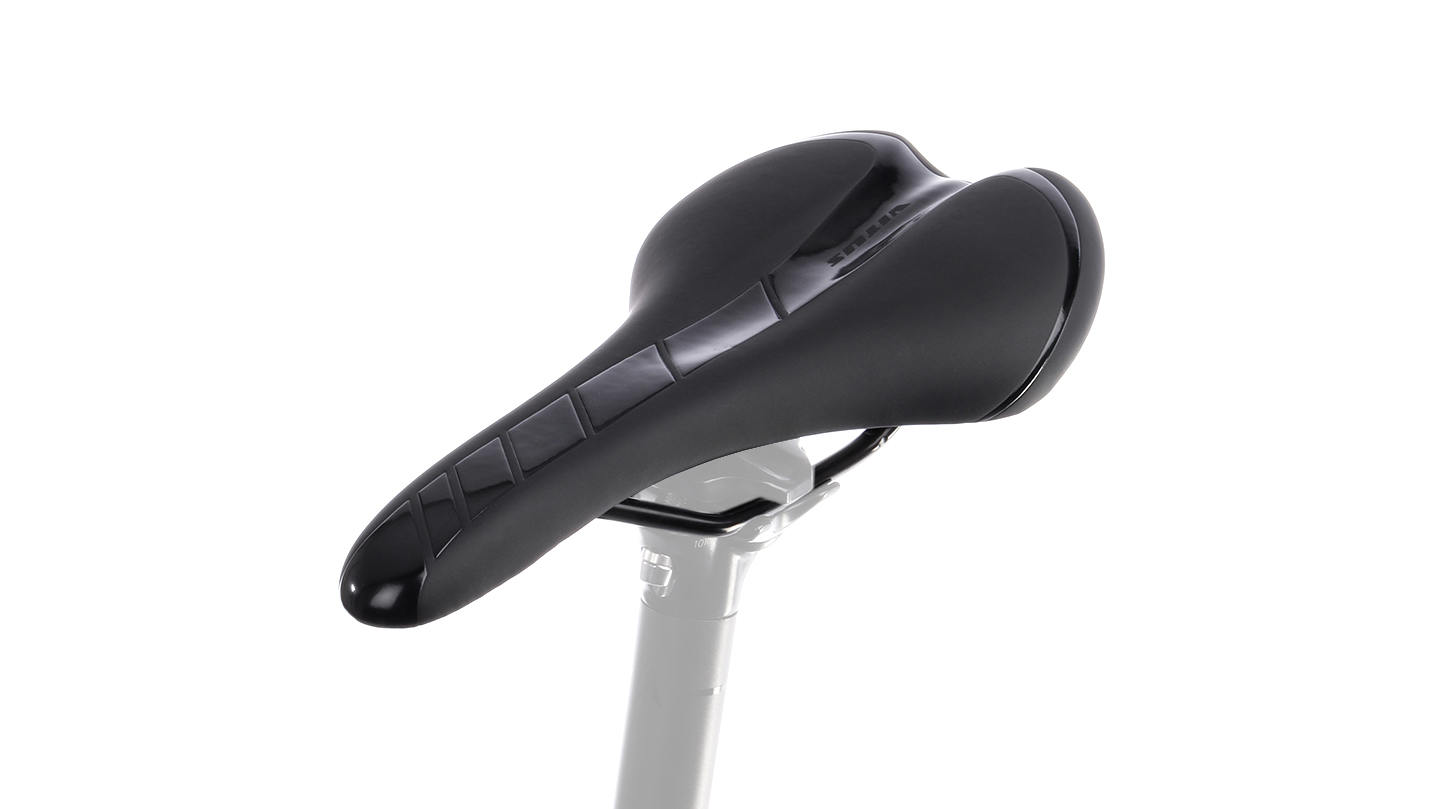

Седло, сиденье
Saddle, Seat

Деталь велосипеда, на которой сидит велосипедист. Седло крепится к верхней части подседельного штыря. Может быть выполнено из различных материалов, иметь различную форму или отсутствовать в конструкции велосипеда вовсе, в зависимости от назначения велосипеда. Велосипедное сиденье, в отличие от велосипедного седла, предназначено для поддержки не только ягодиц водителя, но и спины, для чего имеет в конструкции спинку.

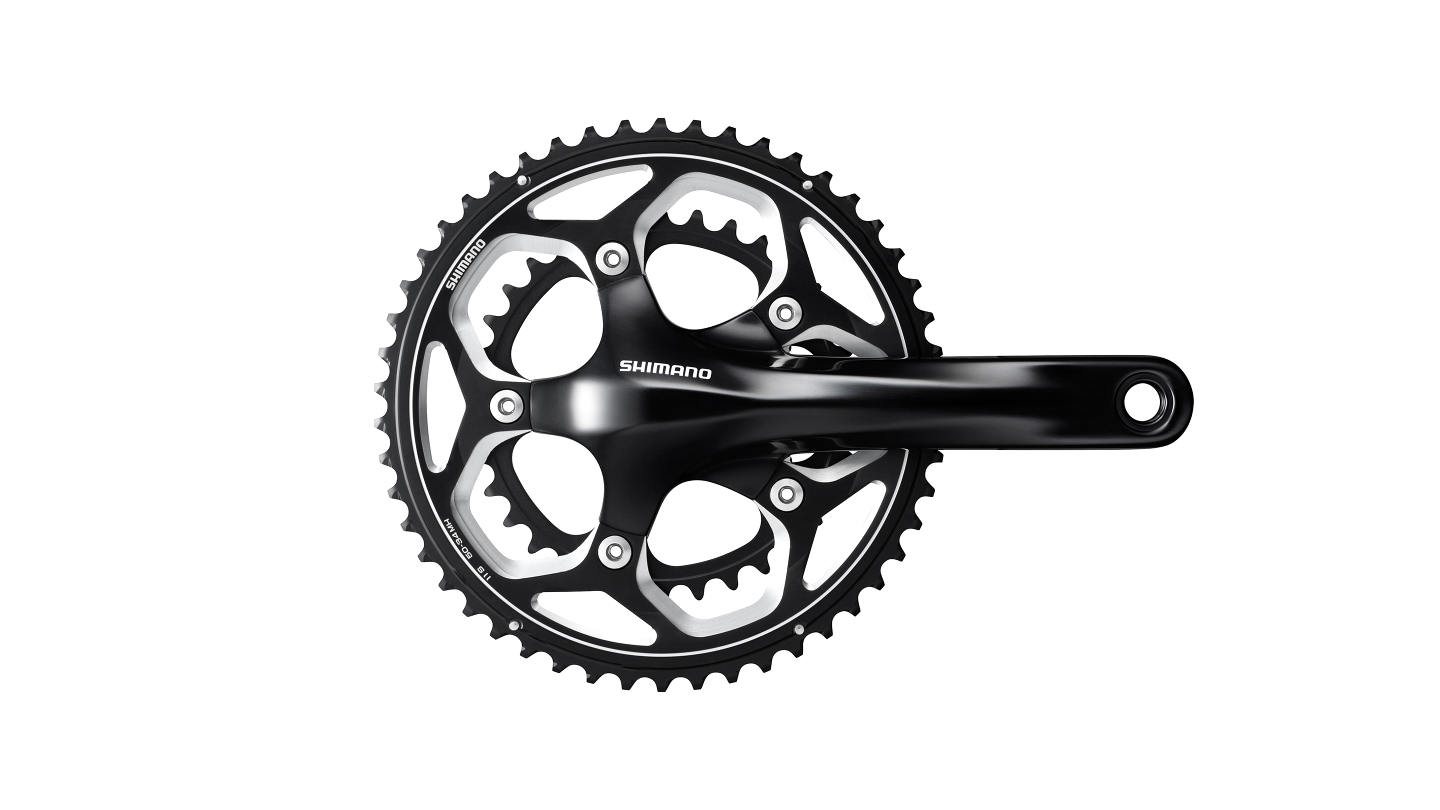

Система
Crankset, Chainrings

Деталь велосипедной трансмиссии, состоящая из шатуна и звезды или нескольких звезд различного диаметра. По звезде (звездам) системы перемещается цепь, меняя передачи и передавая усилие с педалей к заднему колесу велосипеда.

Спица
Spoke

Деталь колеса велосипеда, которая соединяет обод со втулкой. Обычно спица на одном конце обжимается, чтобы сформировать головку, а на другом конце нанесена резьба для изменения натяжения спицы в колесе. Традиционно в колесе велосипеда 36 спиц, но цифра может разниться, в зависимости от модели и назначения велосипеда.

Стакан каретки

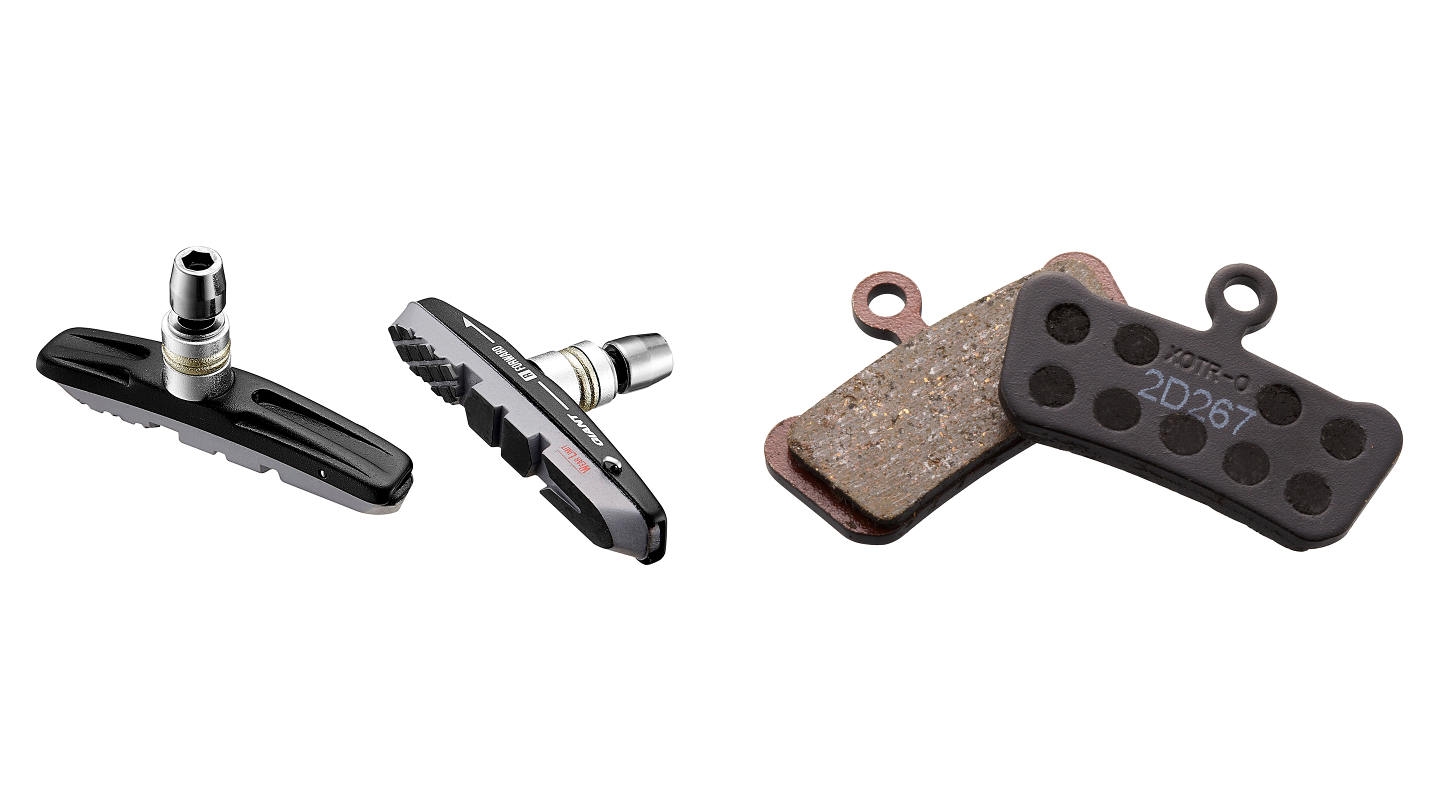

Тормозная колодка
Brake Pad, Brake Shoe

Расходная деталь тормозной системы велосипеда. Колодки обычно устанавливаются парами по одной с каждой стороны колеса. Замедление и остановка велосипеда происходит за счет прижатия колодки к боковой части обода колеса или тормозного диска.

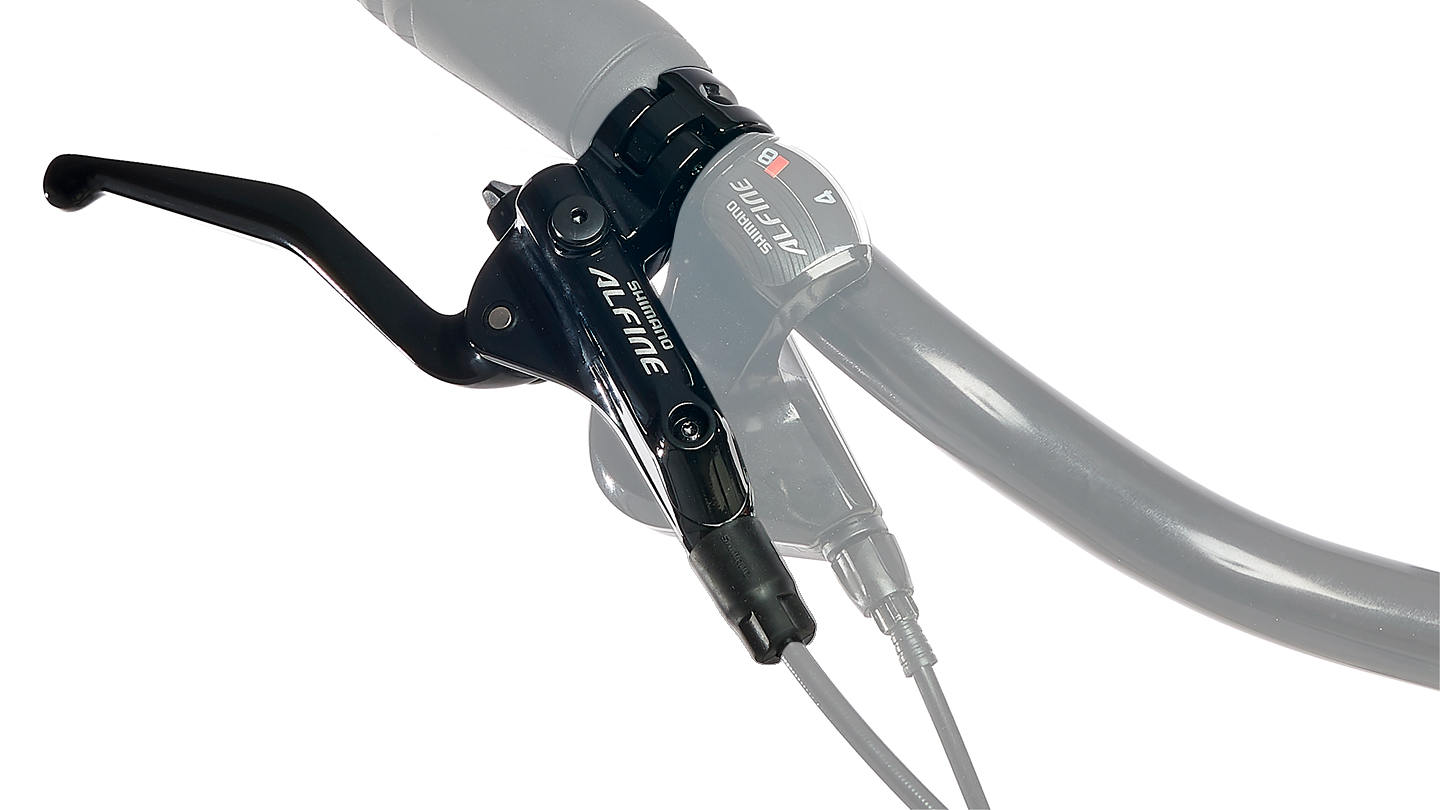

Тормозная ручка
Brake Lever, Brake Shifter, Brifter

Устройство, крепящееся к рулю и позволяющие управлять тормозами велосипеда. Как правило, тормозная ручка, устанавливаемая под левую руку, управляет передним тормозом, а устанавливаемая под правую руку — задним. Также может называться «тормозной рычаг».

Трансмиссия
Drivetrain

Детали велосипеда, отвечающие за передачу усилия ног велосипедиста заднему колесу. К ним относятся: каретка, система, цепь, кассета, передний и задний переключатели.

Трос
Cable, Wire

Гибкий кабель, который используется для передачи механической силы от одного узла велосипеда к другому. Передача происходит перемещением подвижной внутренней части относительно полого наружного корпуса — так называемой «рубашки».

Запчасти на Ф-Я

Флип-флоп втулка
Flip-Flop Hub, Double-sided Hub

Другое название — «двухсторонняя втулка». Это втулка, с каждой стороны которой есть резьба, позволяющая установить либо фиксированную звезду, либо звезду со свободным ходом (обгонная муфта). При использовании такой втулки простым переворотом колеса с одной стороны на другую можно сменить тип привода и соотношение передач велосипеда.

Цепь
Chain

Система последовательно взаимосвязанных металлических штифтов, пластин и роликов, которая передает усилие от передней звезды (или звезд) к задней звезде (или звездам). В некоторых моделях велосипедов вместо цепи используется зубчатый ремень из углепластика.

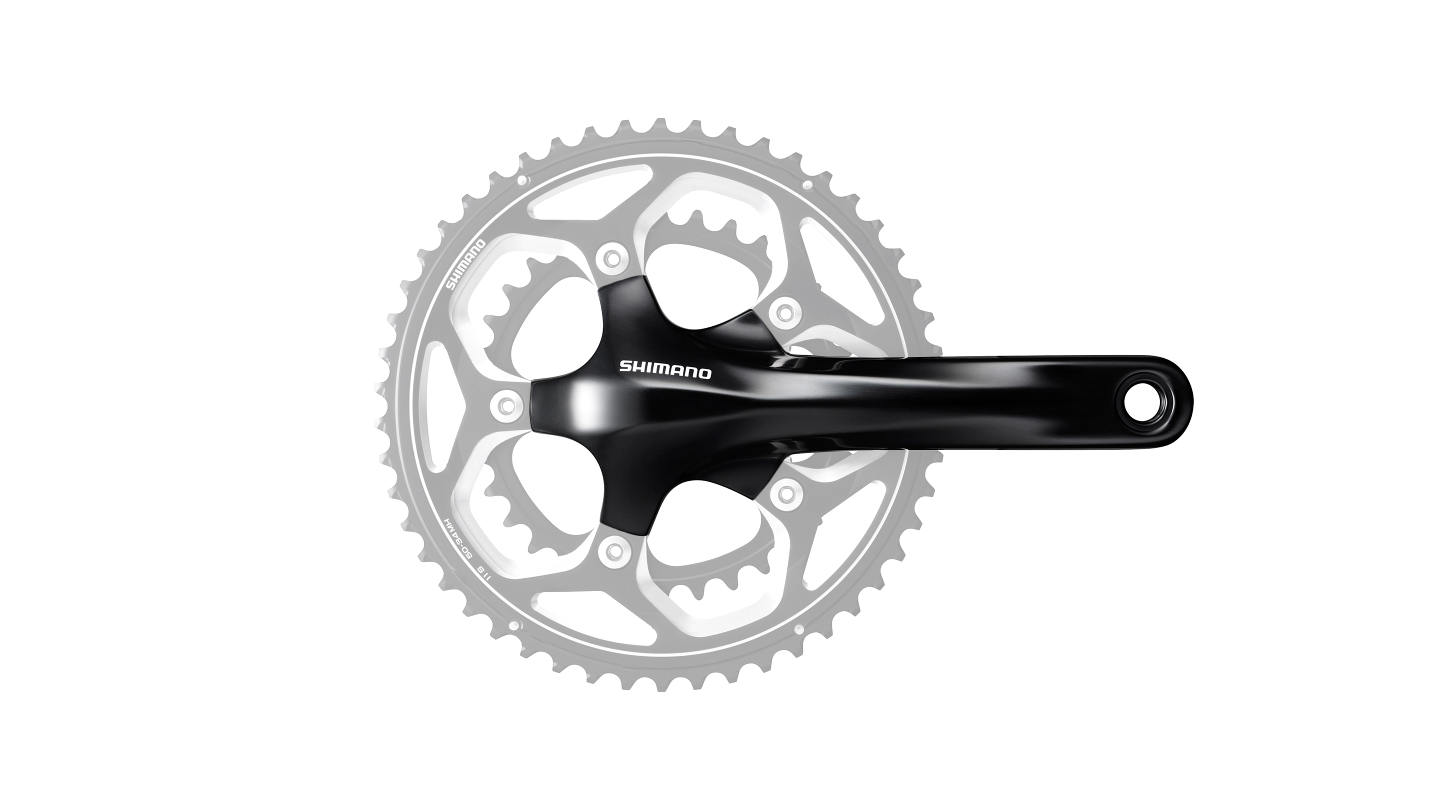

Шатун
Crank Arm

Деталь системы трансмиссии велосипеда; рычаг, передающий усилие с педалей на вал каретки. С одной стороны шатунов устанавливаются педали, к другой стороне крепятся передняя звезда или система звезд, шатуны устанавливаются на вал каретки с противоположных сторон велосипеда под углом 180° друг к другу. Велосипедист попеременно производит давление на каждый из шатунов при вращении педалей, тем самым передает усилие от педалей к заднему колесу велосипеда.

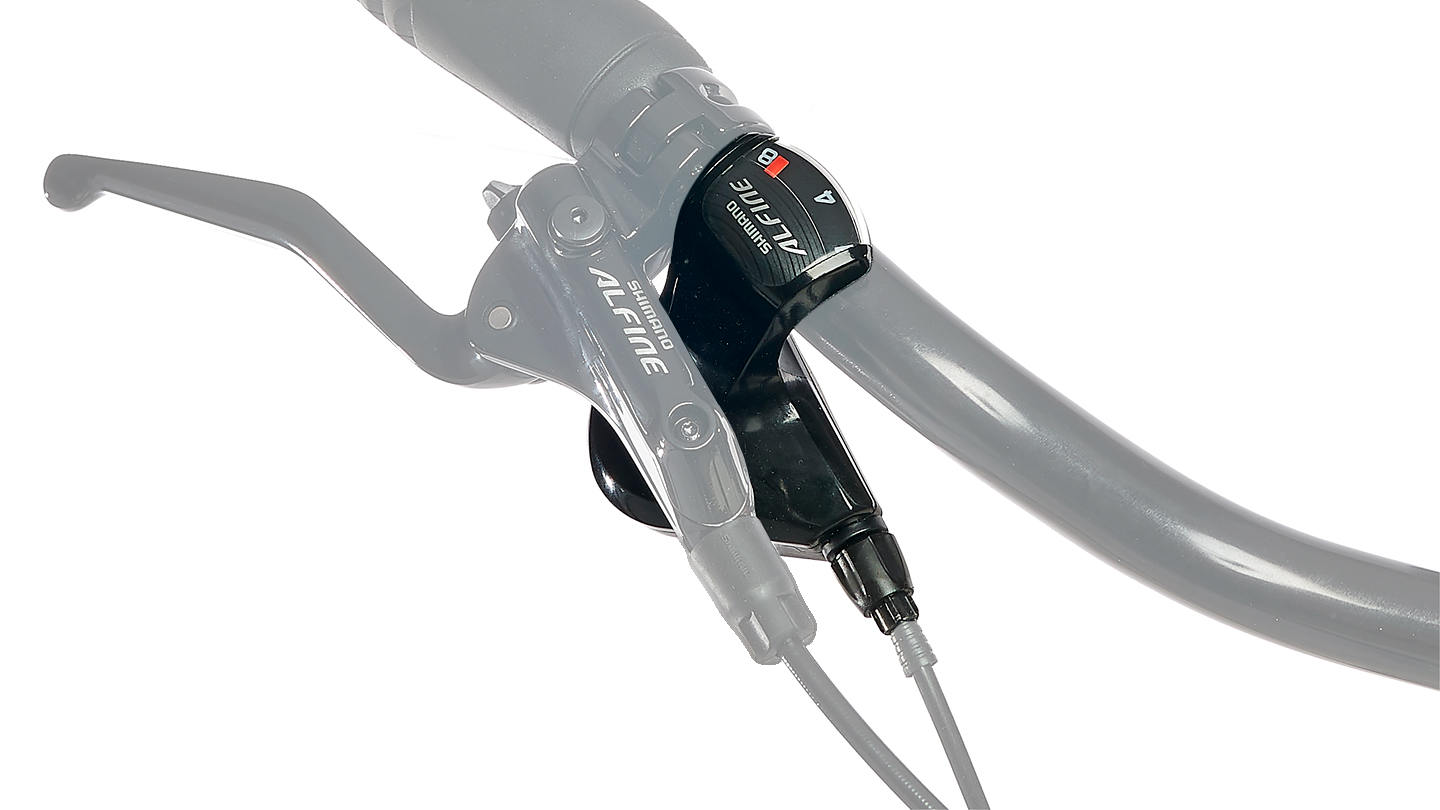

Шифтер
Shifter, Shift Lever

Устройство, как правило крепящееся к рулю велосипеда и позволяющее переключать передачи. Другое название — «манетка». В механическом шифтере cмена передач осуществляется передачей усилия через тросиковый привод на переключатель (передний или задний), изменяющий положение цепи на звездах. Существуют электронные шифтеры, переключающие передачи с помощью электрических сигналов, передающихся по электрическим кабелям к переднему или заднему электронному переключателю.

Как правило, шифтер, устанавливаемый под левую руку, управляет передним переключателем, а устанавливаемый под правую руку — задним. В некоторых моделях велосипедов манетки приводят в действие механизм переключения передач, интегрированный в заднюю втулку велосипеда (планетарная втулка).

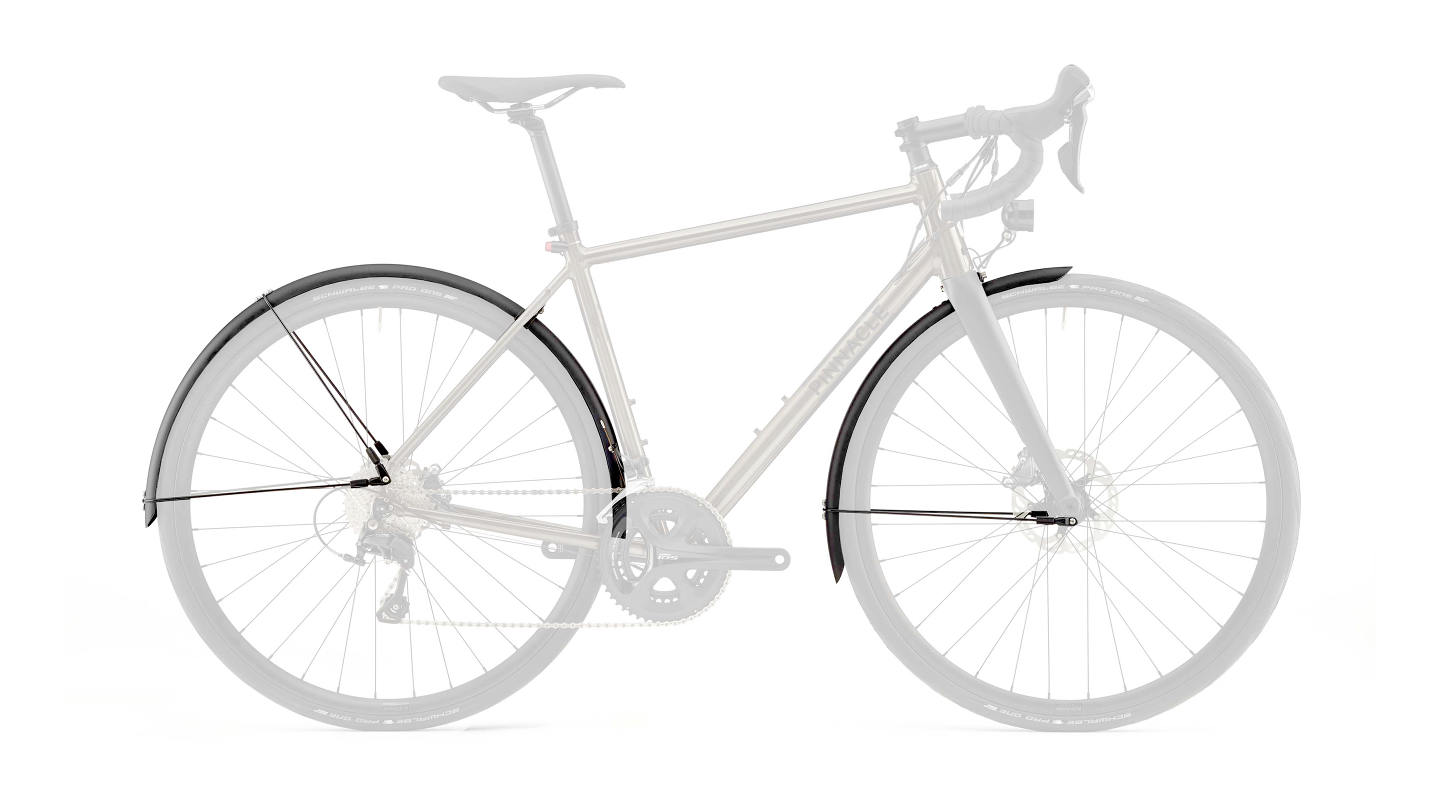

Щиток
Fender, Mudguard

Деталь из металла или пластика, устанавливаемая над колесами велосипеда, которая захватывает и перенаправляет разбрызгиваемый шинами дорожный спрей из воды и грязи, позволяя велосипедисту оставаться относительно чистым во время движения. Существуют щитки для переднего и заднего колеса, различной формы, выполненные из различных материалов.
